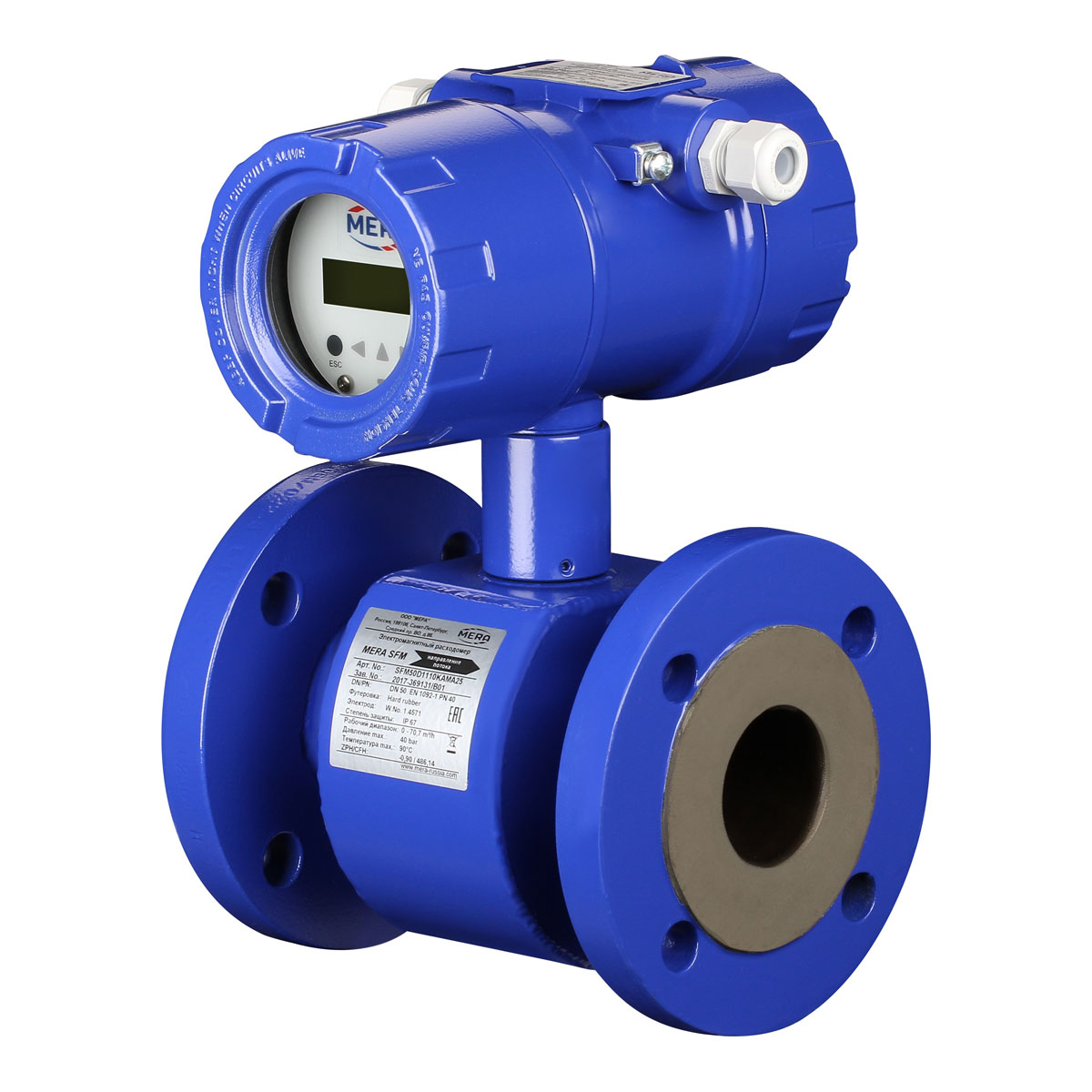

Электромагнитный расходомер MERA SFM
MERA SFM
Базовые характеристики
- Внесен в реестр средств измерений России
- Диапазон измерения от 0 до 10 м/с. Погрешность 0,5%
- Широкий спектр материалов электродов и футеровок
- Определение пустого трубопровода, возможность измерения в обоих направлениях
- Прямые участки 5хDn до и 2хDn после
- Многофункциональные выходы и вход для систем управления
- Длительный срок эксплуатации
- Срок поверки 4 года
- Гарантия – 12 месяцев
Форма запроса
Основные параметры
Технические характеристики электромагнитного расходомера
| Параметр | Значение |
| Измеряемые среды | Вода, сточные воды, смеси и агрессивные жидкости (проводимость > 50 мкСм/см) |
| Скорость потока | от 0 до 10 м/с |
| Условный диаметр (Ду) | от 15 мм до 800 мм |
| Рабочее давление | от 1,0 МПа до 4,0 МПа |
| Температура окружающей среды | от -20°С до +50°С |
| Питание | ~220 В (15 ВА) |
| Исполнение | Раздельное и компактное |
| Выходы | Аналоговый, релейный, частотный, импульсный |
| Подсоединение к процессу | Фланцевое |
| Степень защиты оболочки | IP67 |
Опциональные возможности
- Детектирование пустого или частично наполненного трубопровода – контроль наличия среды в трубе.
- Электрод выравнивания потенциала – защита от электрохимической коррозии и помех.
- Питание ~/= 24 В – альтернативный вариант электропитания.
Примечание: в раздельном исполнении датчик и преобразователь монтируются отдельно (максимальная длина соединительного кабеля уточняется в документации); в компактном – преобразователь установлен непосредственно на датчике.
Область применения
- Измерение объемного расхода воды, сточных вод, вязких смесей и агрессивных жидкостей.
- Организация автономных или в составе АСУ коммерческих узлов учета сточных вод. Это позволяет привести в соответствие деятельность предприятия с федеральным природоохранным законодательством (Приказ Минприроды России от 08.07.2009 N 205 (ред. от 19.03.2013) «Об утверждении Порядка ведения собственниками водных объектов и водопользователями учета объема забора (изъятия) водных ресурсов из водных объектов и объема сброса сточных вод и (или) дренажных вод, их качества»).
- Коммерческий учет энергоресурсов и технологических жидкостей в промышленных , коммунально–бытовых, общественных объектах, а также в системах автоматического регулирования.
Технические характеристики
|
Характеристики |
Значение |
| Типоразмер | 15…800 мм |
| Измеряемая среда | электропроводная жидкость >50 мкСм/см? |
| Диапазон расхода | См. таблицу расхода |
| Футеровка | См. таблицу выбора футеровок |
| Измеряющий электрод | См. таблицу выбора электродов |
| Погрешность | до ±0,5% |
| Напряжение питания | ~/=24В; ~115В/50Гц; ~220В/50Гц |
| Присоединение к трубопроводу | Фланцевое |
| Давление измеряемой среды | до 4 МПа |
| Температура измеряемой среды | от -20ºС до +180ºС |
| Выходные сигналы: |
|
| Температура окружающей среды | от -20ºС до +50ºС |
| Интервал между поверками | 4 года |
Аксессуары
- Сертификат первичной поверки
- Электрод выравнивания потенциала
- Ответные фланцы
- Кабель

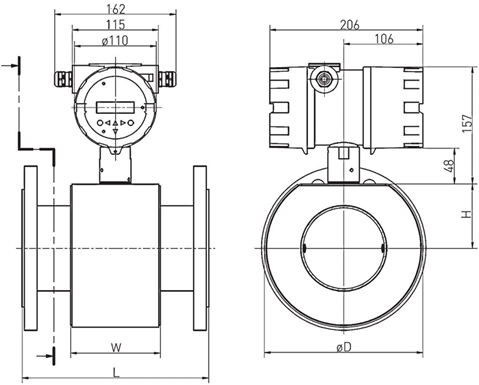

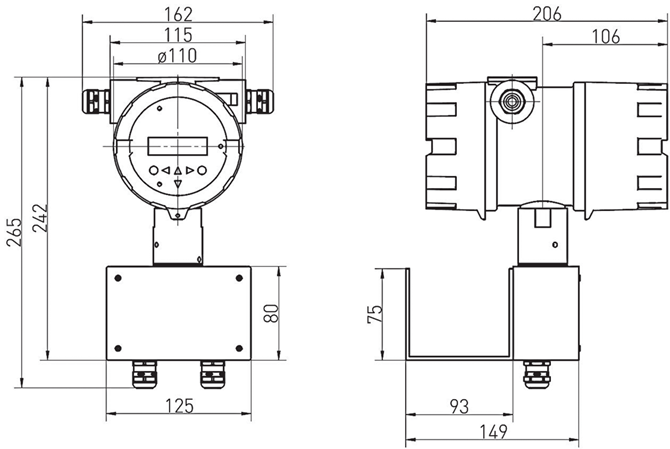

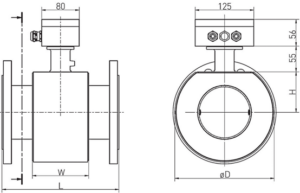

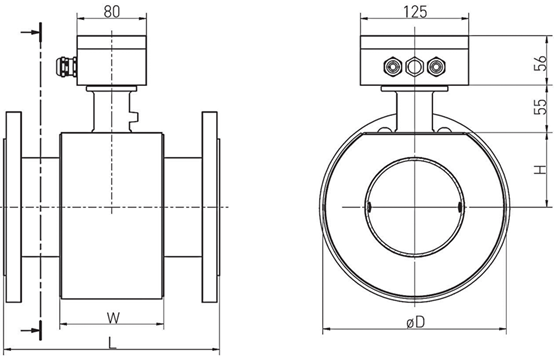

Чертежи
