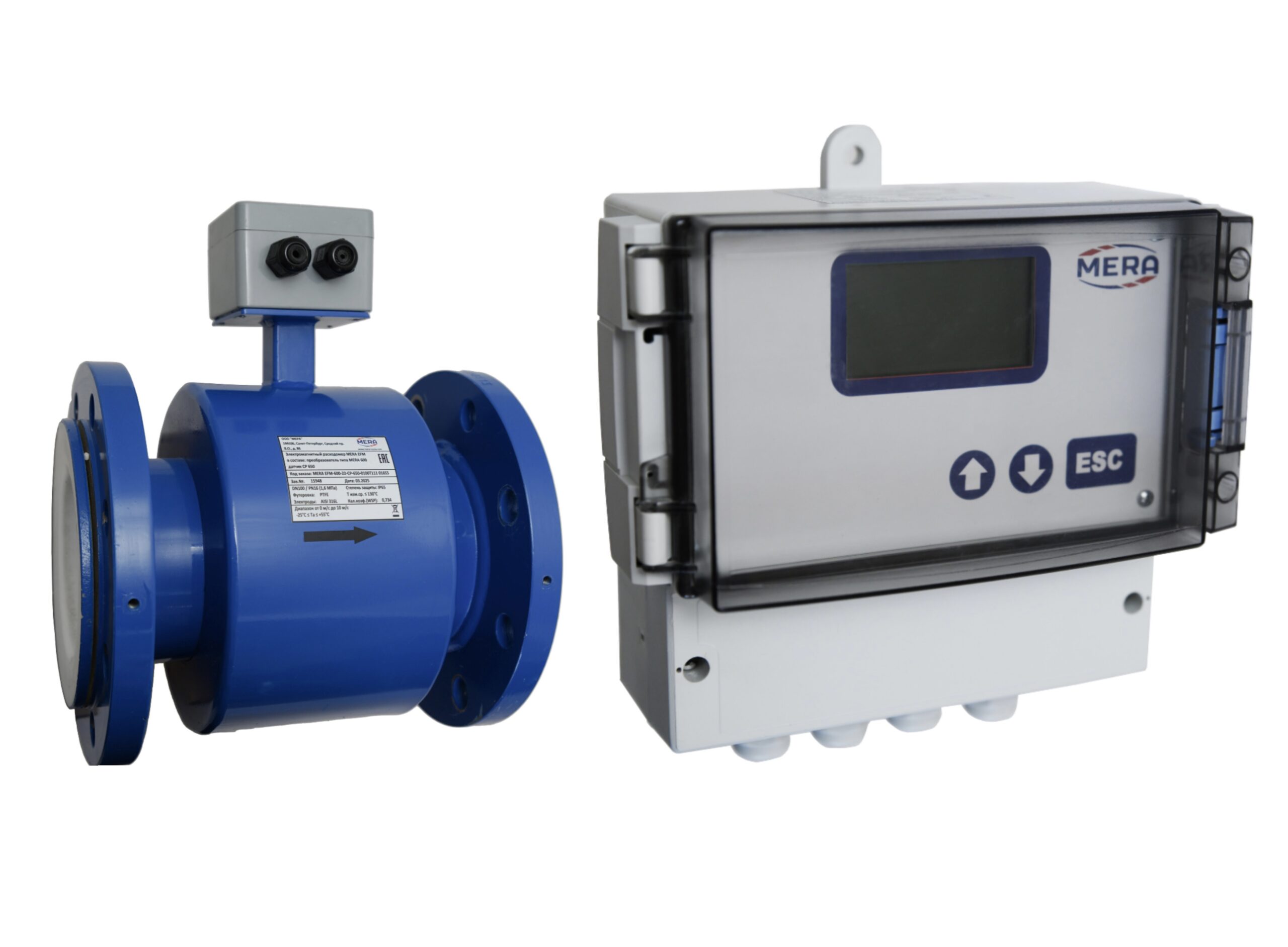

Электромагнитный расходомер MERA EFM
MERA EFM
Серия расходомеров для специальных задач
- Исполнения для сверхмалых расходов DN3, DN6, DN8, DN10
- Специальная футеровка Linatex для абразивных сред
- Измерение расхода сред с высоким давлением PN160 (16МПа) и более
- Встроенная функция дозирования с двумя выходными контактами для управления дозирующими клапанами
- Функция определения пустого трубопровода
- Самодиагностика с регистрацией ошибок
- Длительный срок эксплуатации
- Расширенная гарантия – 24 месяца
Форма запроса
Основные параметры
Технические характеристики электромагнитного расходомера
| Параметр | Значение |
| Измеряемые среды | Вода, сточные воды, смеси, агрессивные жидкости (проводимость > 5 мкСм/см) |
| Скорость потока | от 0,1 м/с до 10 м/с |
| Условный диаметр (Ду) | от 3 мм до 1400 мм |
| Рабочее давление | от 1,0 МПа до 4,0 МПа |
| Температура окружающей среды | от -20°С до +55°С |
| Питание (основное) | ~220 В (7 ВА) |
| Питание (опционально) | ~/= 24 В (5 ВА), ~/= 12 В (5 ВА) |
| Исполнение | Раздельное, макс. расстояние 100 м |
| Поддерживаемые протоколы | Modbus (RTU, ASCII, TCP), Profibus DP, CANopen |
| Выходы | токовый, цифровой, релейный, частотный, импульсный |
| Типы соединений | фланцевое, резьбовое (гигиеническое), зажимное (гигиеническое) |
| Функции | самодиагностика с регистрацией ошибок, управление дозирующими клапанами (дозатор) |
| Степень защиты (стандарт) | IP65 |
| Степень защиты (опционально) | IP67, IP68 |
Опциональные возможности
- ERP-электрод – детектирование пустого или частично наполненного трубопровода (для Ду 20…500).
- Электрод выравнивания потенциала – для защиты от электрохимической коррозии.
Примечание: все параметры указаны для раздельного исполнения расходомера (датчик + преобразователь).
Область применения
- Измерение объемного расхода воды, сточных вод, вязких смесей и агрессивных жидкостей.
- Организация автономных или в составе АСУ коммерческих узлов учета шахтных/сточных вод. Это позволяет привести в соответствие деятельность предприятия с федеральным природоохранным законодательством (Приказ Минприроды России от 08.07.2009 N 205 (ред. от 19.03.2013) «Об утверждении Порядка ведения собственниками водных объектов и водопользователями учета объема забора (изъятия) водных ресурсов из водных объектов и объема сброса сточных вод и (или) дренажных вод, их качества»).
- Коммерческий учет энергоресурсов и технологических жидкостей в промышленных , коммунально–бытовых, общественных объектах, а также в системах автоматического регулирования
Технические характеристики
|
Характеристики |
Значение |
| Типоразмер | 3…1400 мм |
| Измеряемая среда | электропроводная жидкость >5 мкСм/см |
| Диапазон расхода | См. таблицу расхода |
| Преобразователь | См. таблицу характеристик преобразователя |
| Футеровка | См. таблицу выбора футеровок |
| Измеряющий электрод | См. таблицу выбора электродов |
| Погрешность | до ±0,5% |
| Напряжение питания | =12 В; =24 В; ~220В/50Гц |
| Присоединение к трубопроводу | Фланцевое, резьбовое, с зажимами |
| Давление измеряемой среды | до 4 МПа |
| Температура измеряемой среды | от -20ºС до +200ºС |
| Выходные сигналы: |
|
| Температура окружающей среды | -25ºС…+55ºС |
| Интервал между поверками | 4 года |
Аксессуары
- Электрод выравнивания потенциала
- Электрод определения пустого трубопровода (для Ду 20…500)
- Комплект ответных фланцев
- Кольца выравнивания потенциала
- Кабель
- Барьеры искрозащиты

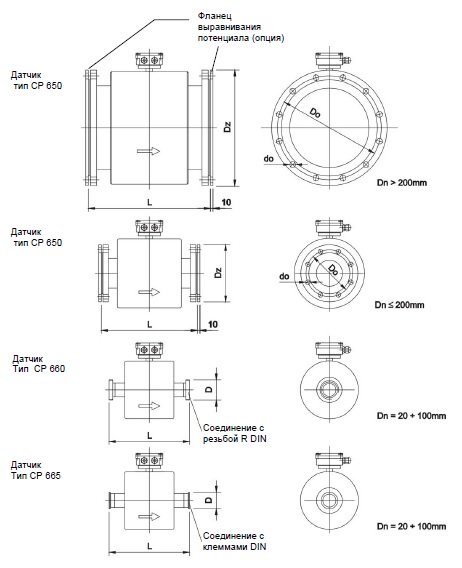

Чертежи
