Универсальное реле потока с резьбовым штуцером
Серия VHS06 / VK306
- Универсальные реле потока для установки в трубы номин. диаметра DN 20 … 200
- Простое укорачивание лопасти на необходимую длину

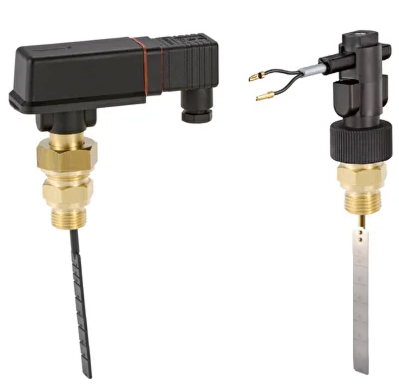

- MERA FS306P - лопасть из армированного стекловолокном пластика или MERA FS306S - лопасть из нержавеющей стали для более высокого расхода
- Резьбовые штуцеры для установки в тройники или непосредственно в трубу
- Универсальные реле потока для установки в трубы номин. диаметра DN 20 … 200
- Простое укорачивание лопасти на необходимую длину
- MERA FS306P - лопасть из армированного стекловолокном пластика или MERA FS306S - лопасть из нержавеющей стали для более высокого расхода
- Резьбовые штуцеры для установки в тройники или непосредственно в трубу
Форма запроса
Основные параметры
- Универсальные реле потока для установки в трубы номинального диаметра DN 20...200
- Подгонка лопасти под диаметр и настройка точки переключения с помощью укорачивания лопасти
- Резьбовые штуцеры для установки в тройники или непосредственно в трубу
Технические характеристики
| Технические характеристики | VHS06 | VK306 |
|---|---|---|
| Функции переключения | Контакт замыкается при увеличении потока и размыкается при его уменьшении. Возможно обратное переключение | Контакт замыкается при увеличении потока и размыкается при его уменьшении |
| Номинальное давление | PN25 | PN10 |
| Диапазоны температур | ||
| Рабочей среды | -25...110 °С | -25...110 °С |
| Окружающей среды | -25...80 °С | -25...70 °С |
| Электрические характеристики | ||
| Эклектические соединения | Штекер DIN EN 175301-803-A с кабельным гнездом | Кабель 1,5 м. с оболочкой из ПВХ |
| Макс. ток переключения | 1 А | |
| Макс. напряжение переключения | 230 В перем. тока, 48 В пост. тока | |
| Макс. мощность переключения | 26 ВА, 20 Вт | |
| Степень защиты по EN 60529 | IP65 | |
| Класс защиты по EN 60730-1 | Класс II |
| Опции для VHS06 |
|---|
|
Штекер DIN EN 175301-803-A + кабельное гнездо с двумя СИД для индикации потока при переключении напряжения в диапазоне 24...230 В перем./пос. тока +- 20%, температура окружающей среды -20...70 °С |
|
или 4-х контактный штекер М12 х 1 |
| Опции для VK306 |
|---|
|
Обратное переключение |
| Опции для VK306 с лопастью из пластика |
|---|
|
Испытания ETL по стандартам UL (США) и CSA (Канада) |
Сертификация:
WRAS
Tuv
