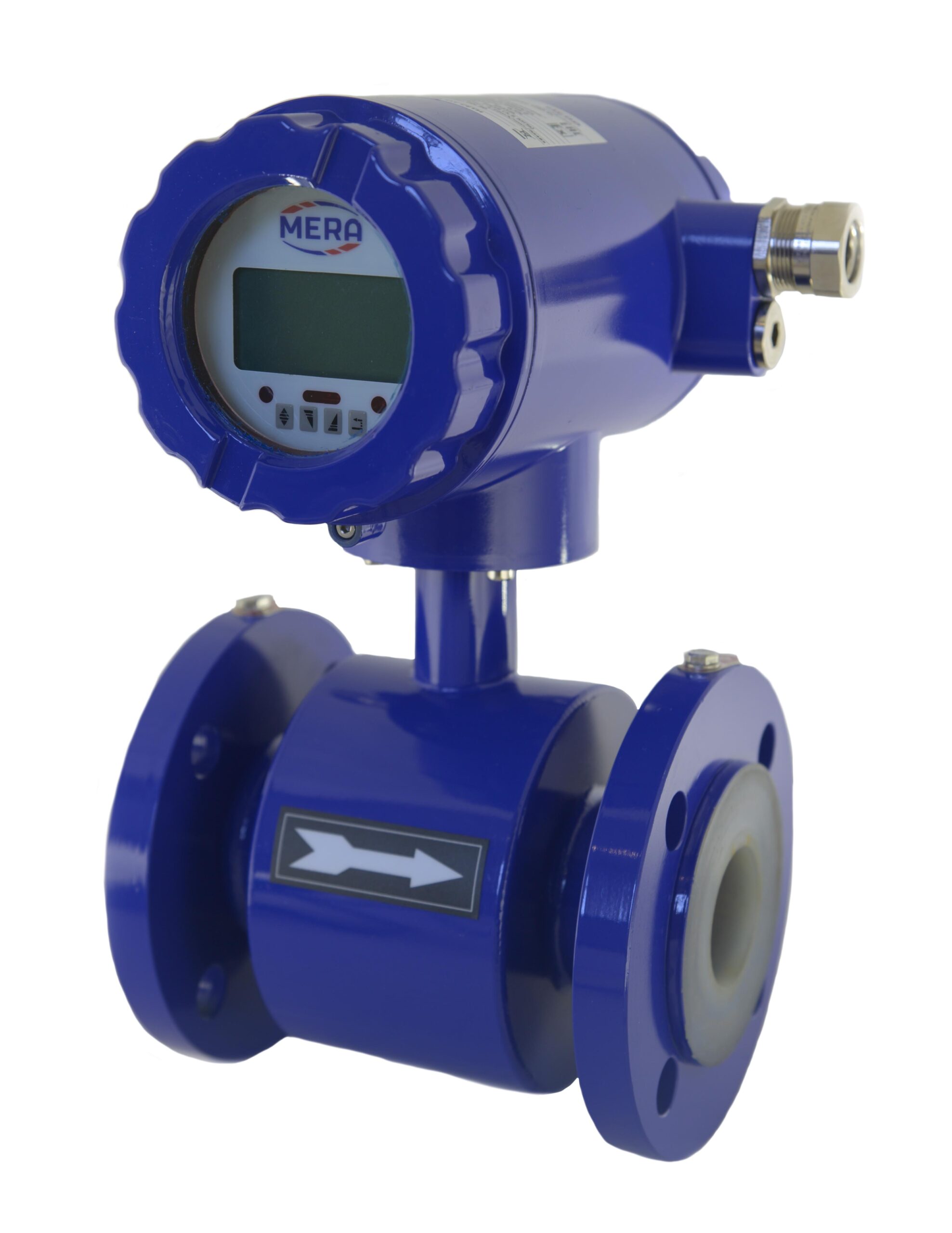

Взрывозащищенный электромагнитный расходомер MERA TFM Ex
MERA TFM Ex
Базовые характеристики
- Маркировка взрывозащиты 1Ex db IIC T6 Gb X. Вид взрывозащиты «взрывонепроницаемые оболочки «d» согласно ГОСТ IEC 60079-1 – 2013
- Диапазон измерения от 0,3 до 10 м/с. Погрешность 0,5%
- Компактная версия
- Широкий спектр материалов электродов и футеровок
- Функция определения пустого трубопровода
- Измерение расхода в прямом и обратном направлении
- Многофункциональные выходы для систем управления
- Средний срок службы 12 лет
- Межповерочный интервал 5 лет
- Гарантия 12 месяцев
Форма запроса
Основные параметры
Технические характеристики электромагнитного расходомера
| Параметр | Значение |
| Измеряемые среды | Вода чистая, сточные воды и осадки стоков, смеси и агрессивные жидкости (проводимость > 20 мкСм/см) |
| Скорость потока | от 0,3 до 10 м/с |
| Условный диаметр (Ду) | от 6 мм до 1200 мм |
| Рабочее давление | от 1,0 МПа до 4,0 МПа |
| Температура окружающей среды | от -20°С до +60°С |
| Питание | 24 В или 220 В |
| Исполнение | Компактное |
| Выходы | Аналоговый, частотный/импульсный |
| Подсоединение к процессу | Фланцевое EN 1092-1 |
| Степень защиты оболочки | IP65 |
Опциональные возможности
- Modbus RTU – промышленный протокол последовательной связи.
- HART – протокол передачи данных по аналоговой линии 4–20 мА.
- Profibus DP – высокоскоростной протокол для автоматизации.
Примечание: расходомер поставляется в компактном исполнении – преобразователь установлен непосредственно на измерительном датчике.
Область применения
Электромагнитные расходомеры MERA TFM измеряют объемный расход электропроводных жидкостей с удельной проводимостью > 20 [мкСм/см], чистых и загрязненных смесей, пульп, с содержанием твердых частиц, химически нейтральных и агрессивных водных растворов в заполненных рабочей средой трубопроводах.
Взрывозащищенные электромагнитные расходомеры MERA TFM Ex предназначены для измерения расхода жидкостей во взрывоопасных зонах. Относятся к электрооборудованию группы II, уровень взрывозащиты 1 (взрывобезопасное электрооборудование) для внутренней и наружной установки, предназначенному для потенциально взрывоопасных сред, кроме подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу и/или пыли.
Уровень взрывозащиты расходомера MERA TFM Ex – соответствует Техническому регламенту таможенного союза
«О безопасности оборудования для работы во взрывоопасных средах ТР ТС 012/2011».
Маркировка взрывозащиты – 1Ex db IIC T6 Gb X
Вид взрывозащиты «взрывонепроницаемые оболочки «d» согласно ГОСТ IEC 60079-1 – 2013.
Технические характеристики
|
Характеристики |
Значение |
|
Типоразмер |
6…1200 мм |
|
Измеряемая среда |
электропроводная жидкость >20 мкСм/см |
|
Диапазон расхода |
0,3 – 10 м/с |
|
Футеровка |
Твердая резина, полипропилен, PTFE, PFA |
|
Измеряющий электрод |
Нержавеющая сталь 316L, сплав Hastelloy C, Титан, Тантал, платиноирридиевый сплав |
|
Погрешность |
до ±0,5% (опционально 0,25%) |
|
Напряжение питания |
=24В; ~220В/50Гц; |
|
Присоединение к трубопроводу |
Фланцевое EN 1092-1 |
|
Давление измеряемой среды |
до 4 МПа |
|
Температура измеряемой среды |
от -20ºС до +180ºС |
|
Выходные сигналы: |
импульсный/частотный, токовый 4-20 мА, Modbus RTU, HART, Profibus DP |
|
Температура окружающей среды |
от -20ºС до +60ºС |
|
Интервал между поверками |
5 лет |
Аксессуары
• Электрод выравнивания потенциала;
• Кольцо выравнивания потенциала (заземляющее кольцо);
• Комплект ответных фланцев;
• Габаритный имитатор (фланцевая катушка).
