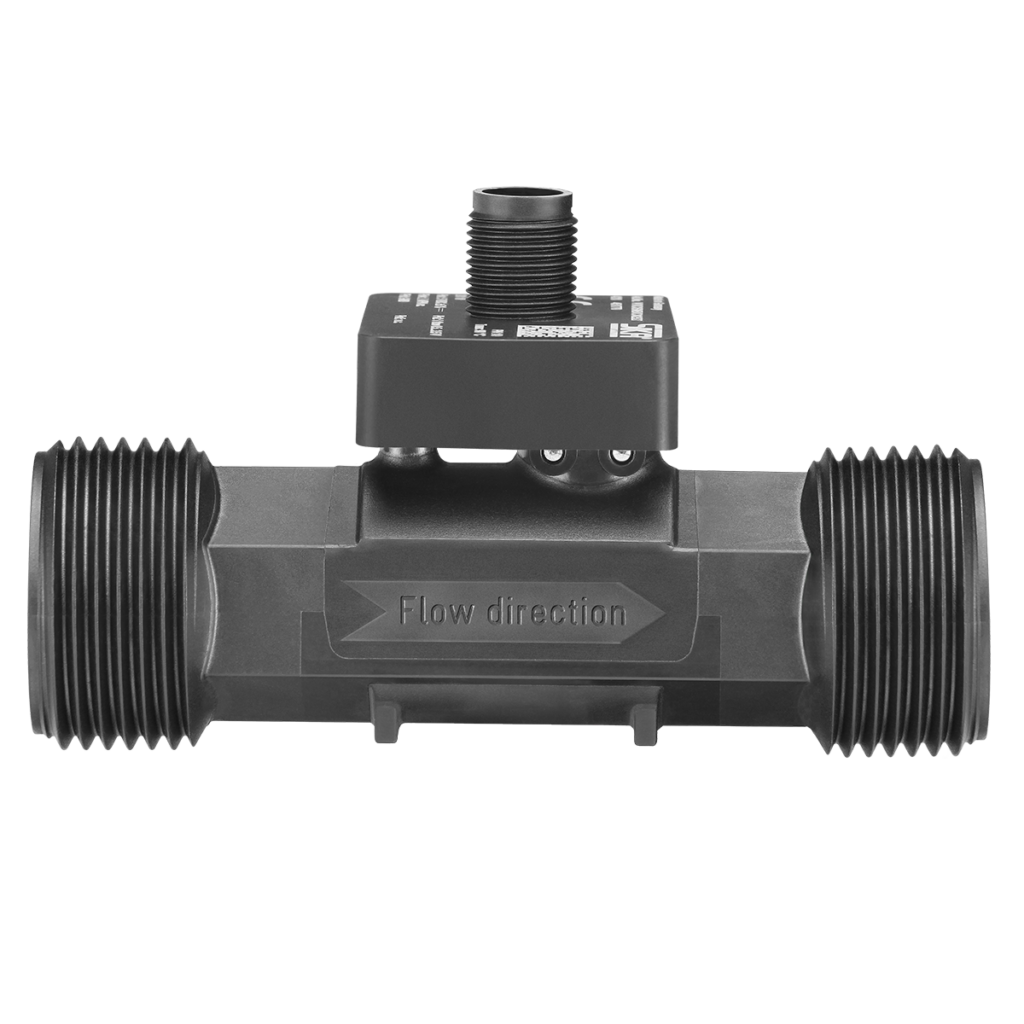

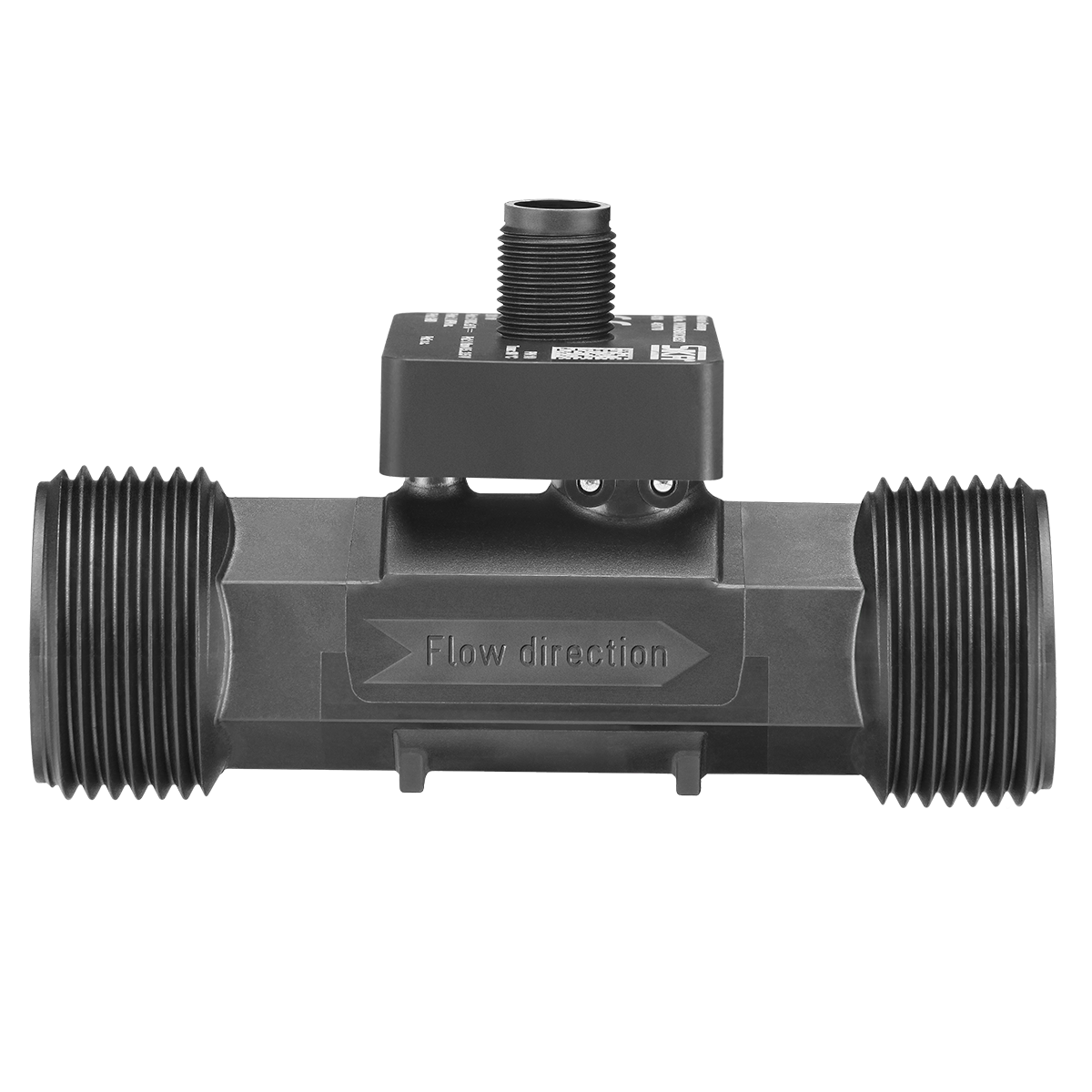

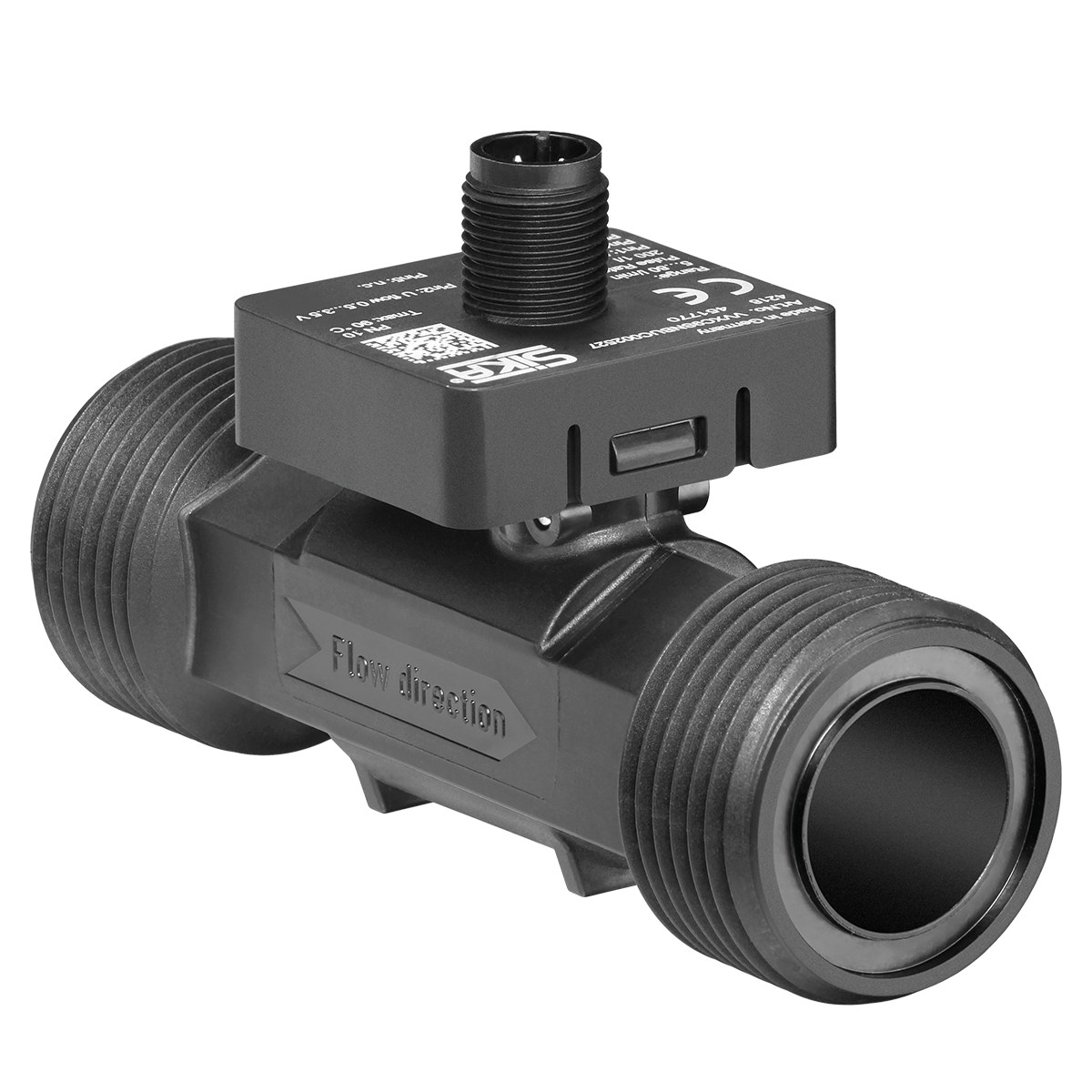

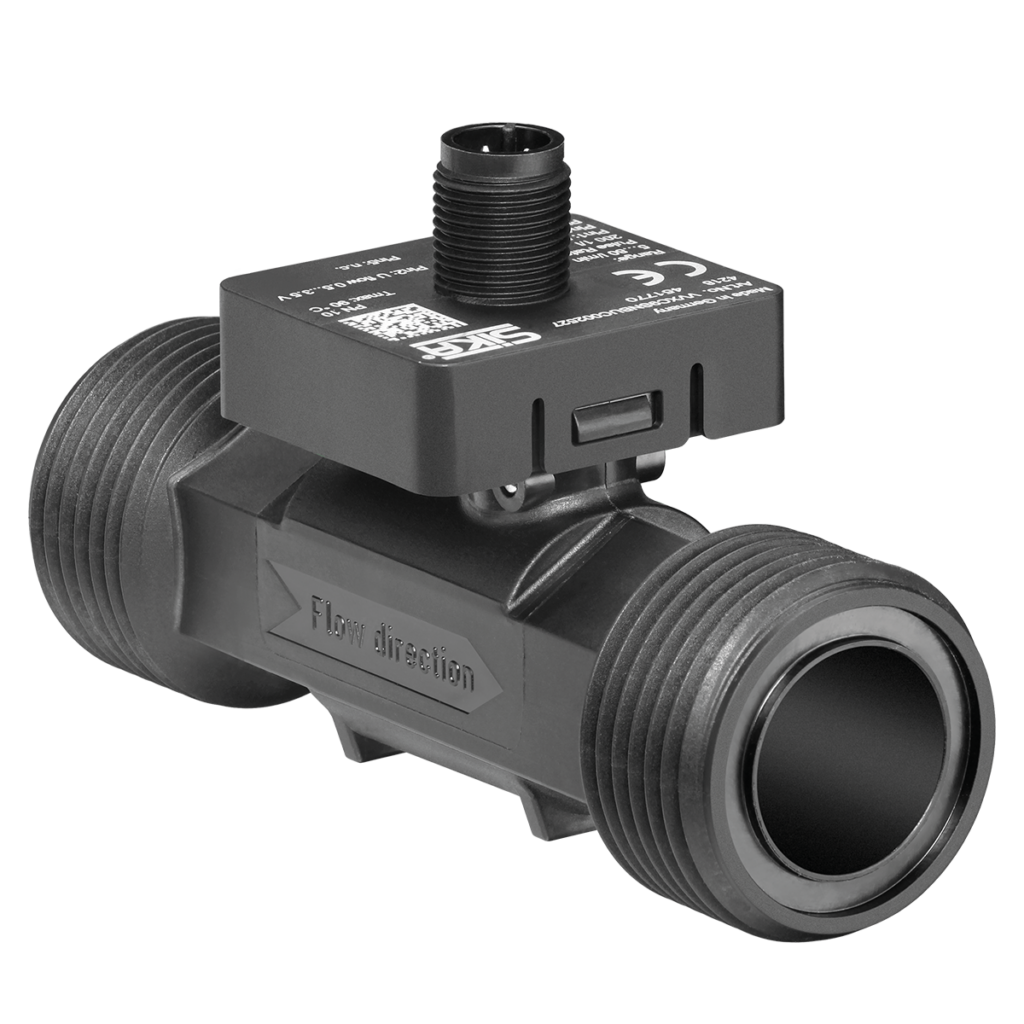

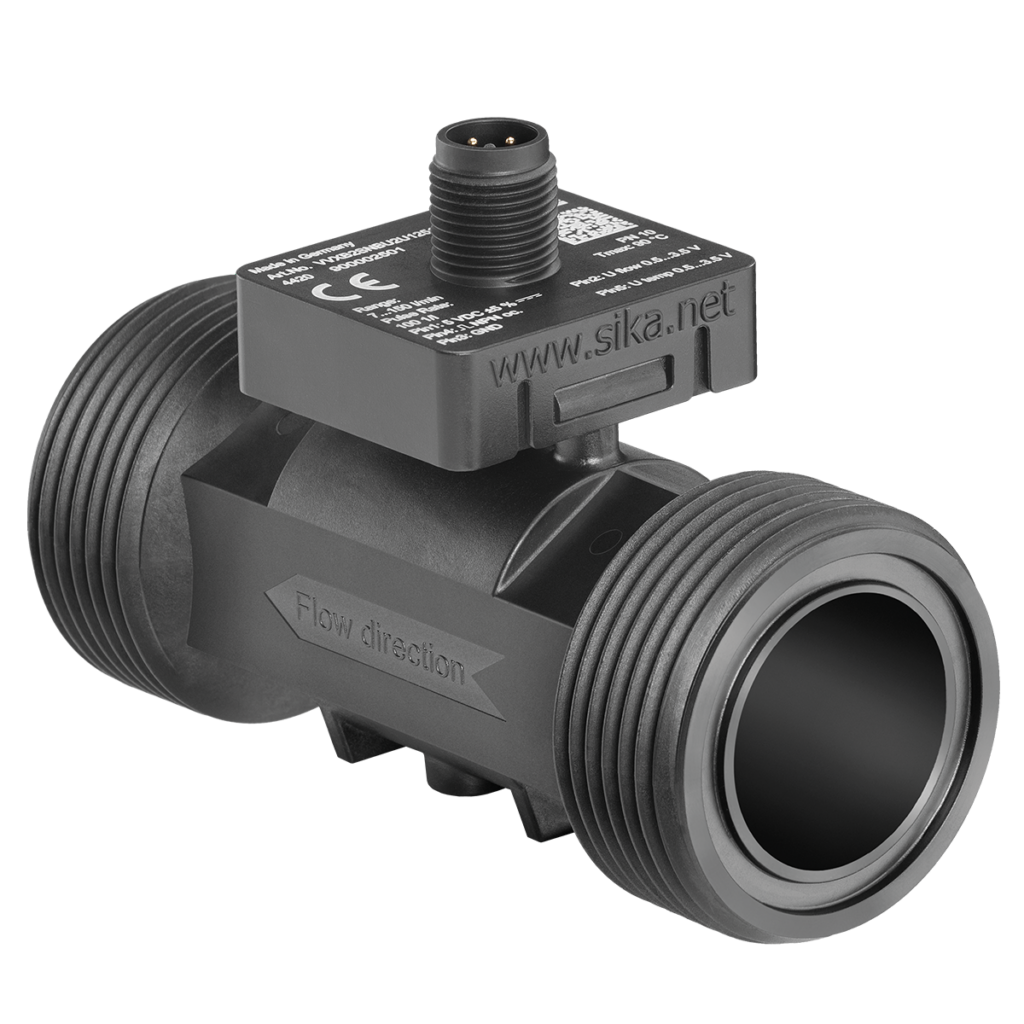

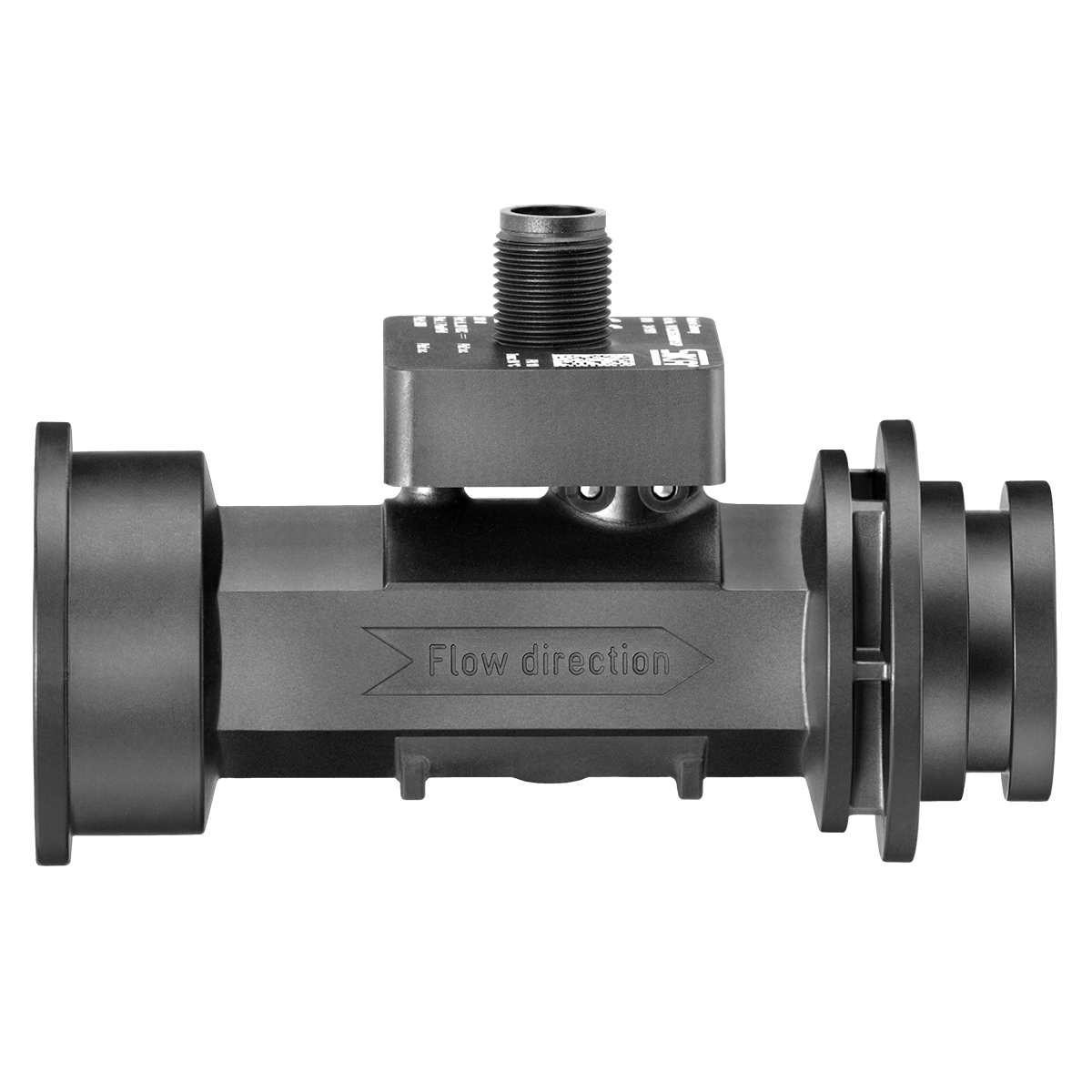

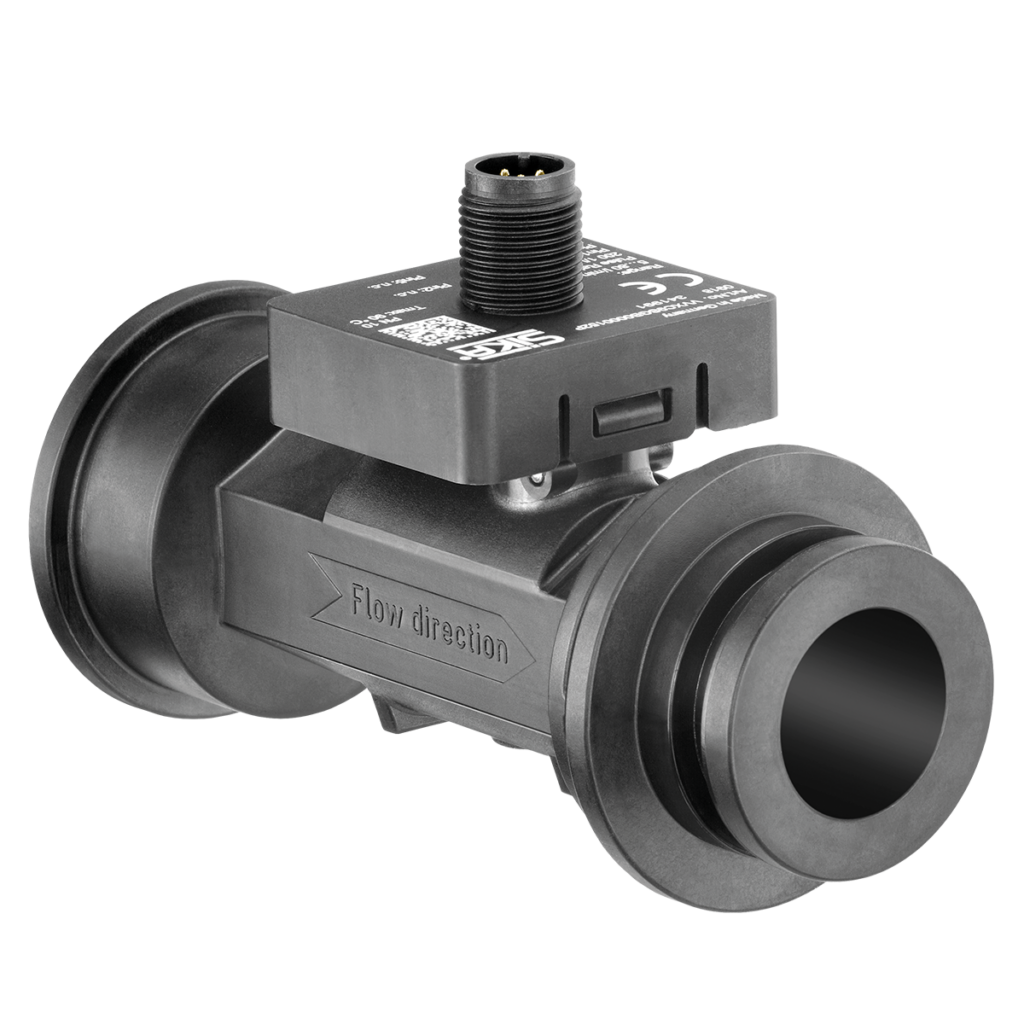

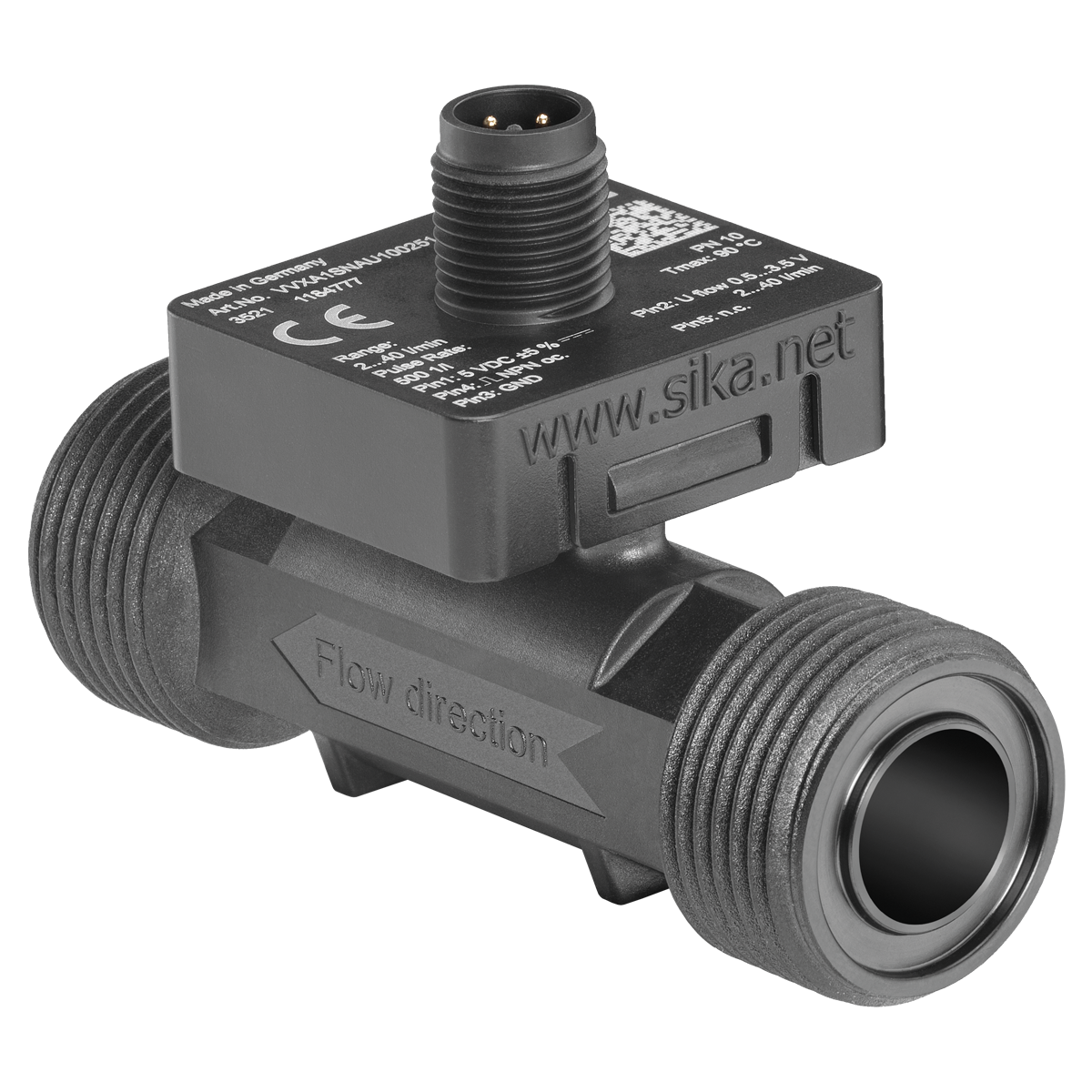

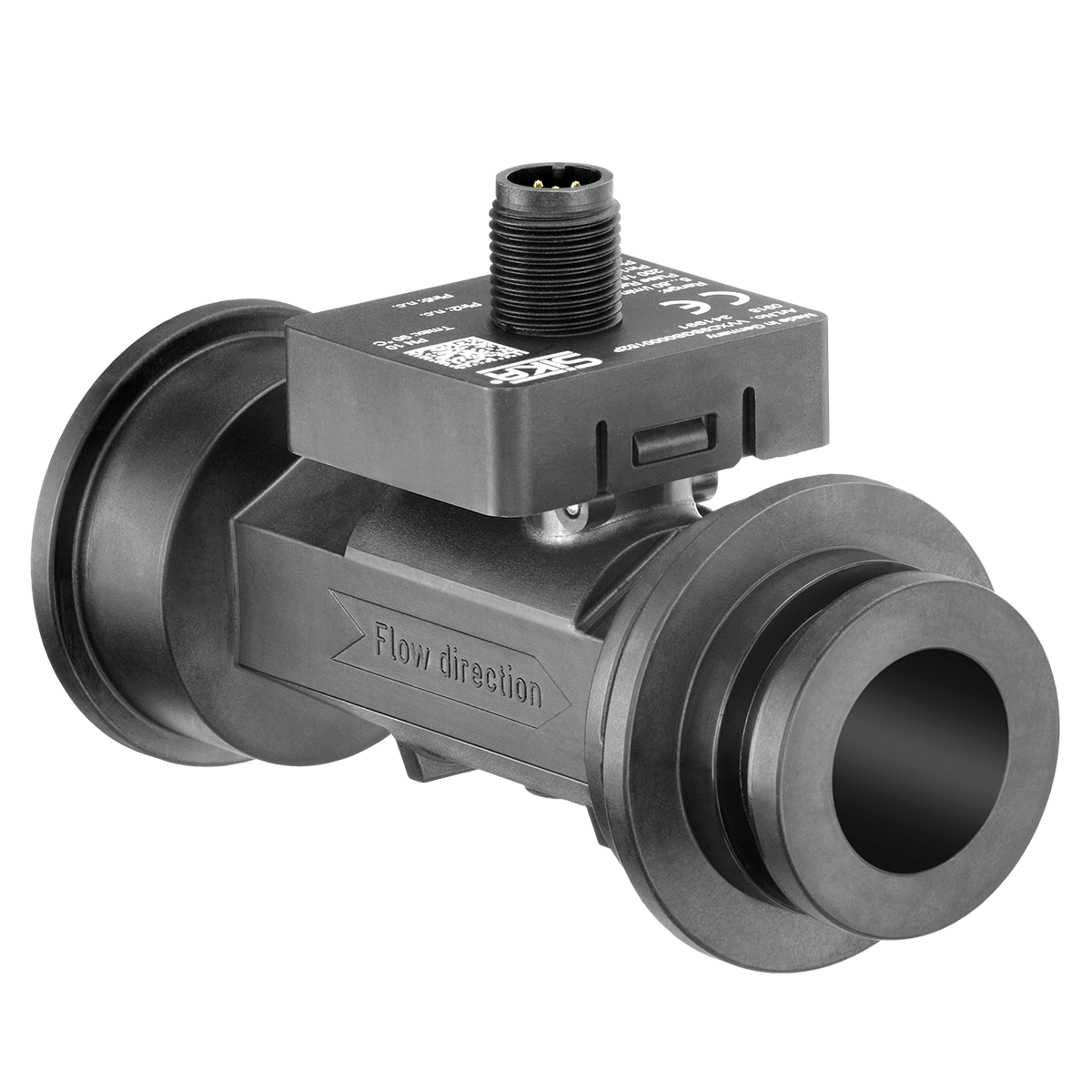

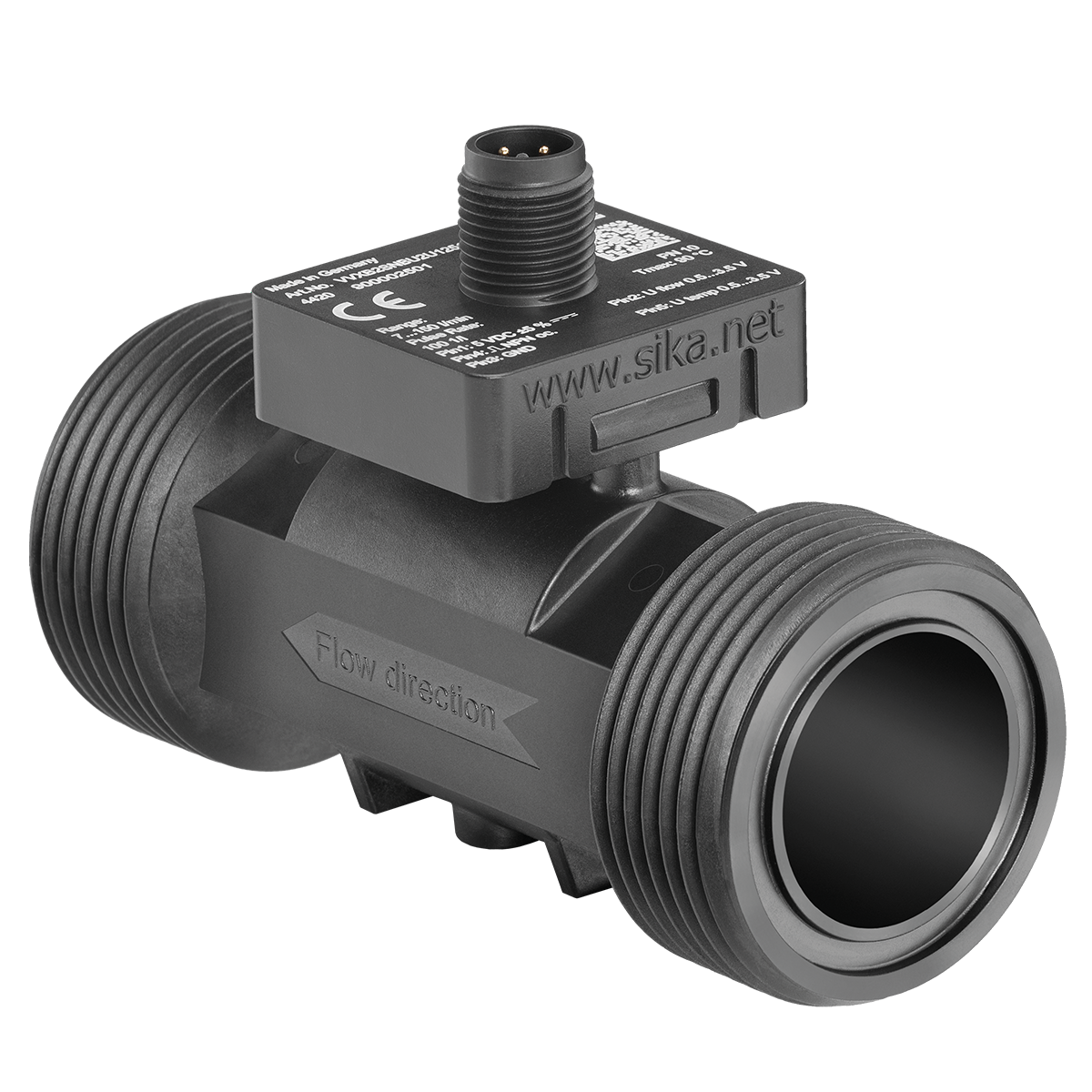

Вихревой расходомер SIKA VVX15/20/25
SIKA VVX15/20/25
- Практически свободное поперечное сечение трубы и малые потери давления
- Независимость результатов измерения от электропроводности рабочей среды
- Высокая долговременная стабильность и отсутствие дрейфа нуля
- Номинальные диаметры DN 15–25
- Диапазоны измерения расхода от 2 до 150 л/мин
- Рабочая среда — вода и водные растворы
- Номинальное давление PN10
- Степень защиты IP65 и IP67
Форма запроса
Принцип работы

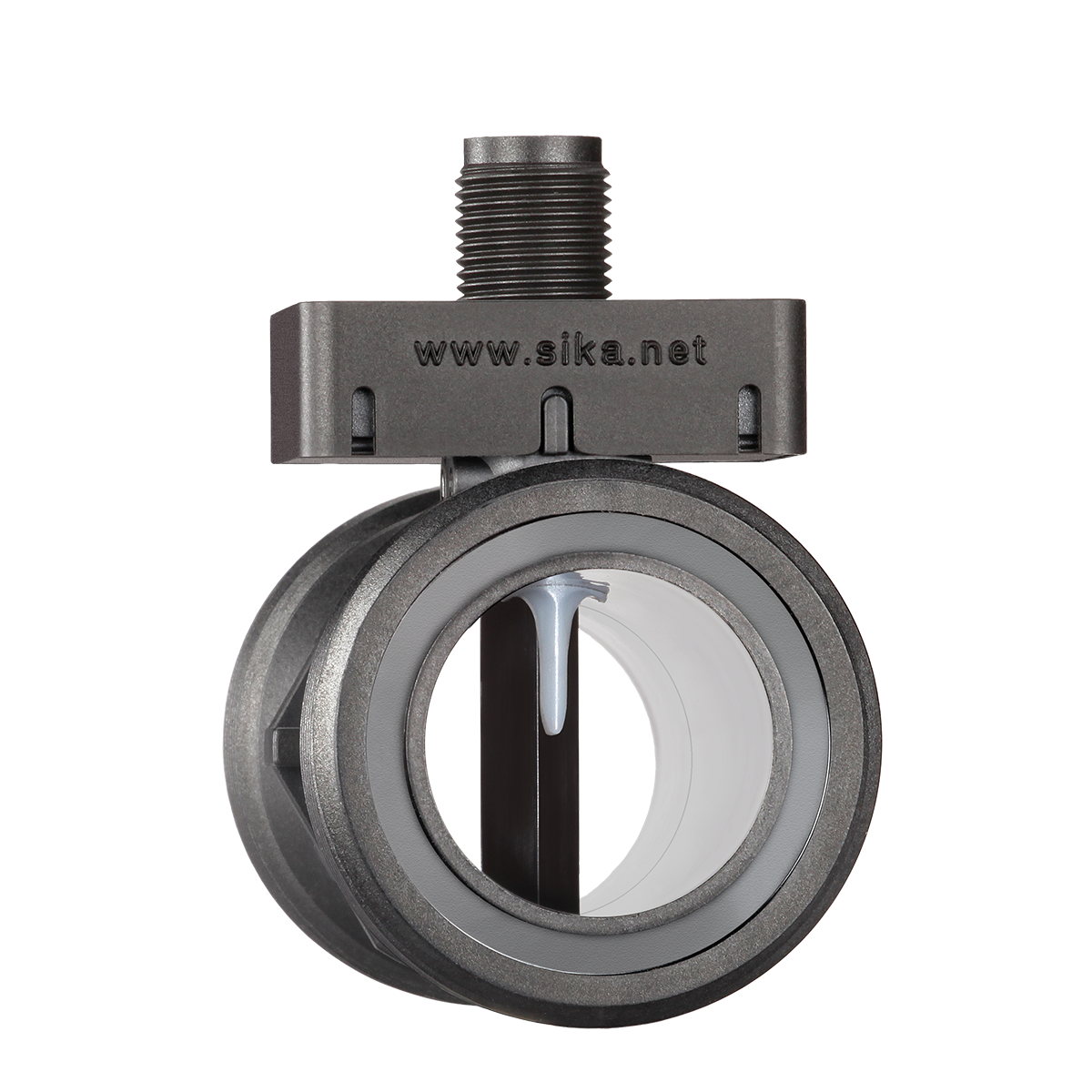

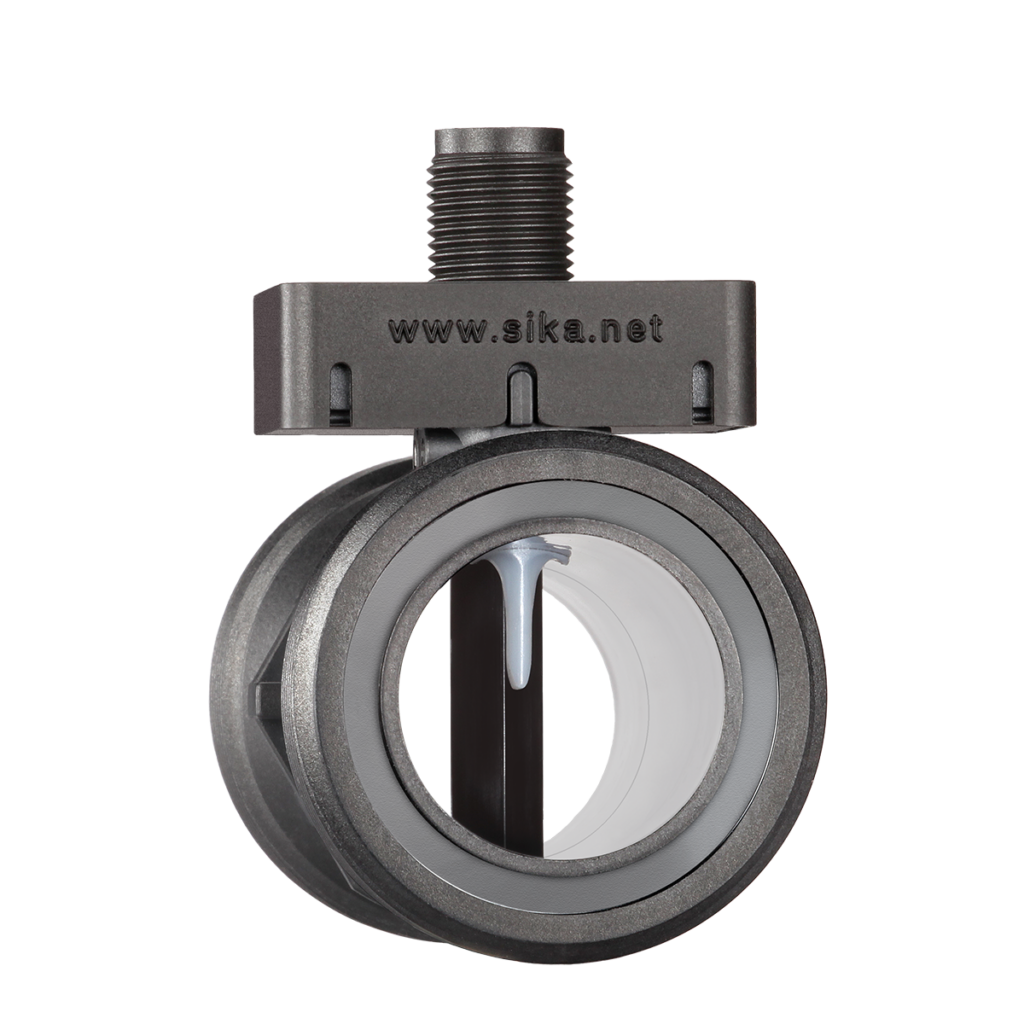

При обтекании помещенного в поток тела за ним образуются чередующиеся вихри, которые вращаются в противоположных направлениях. Вихри отрываются от краев тела обтекания и формируют вихревую дорожку Кармана в потоке жидкости.
Расстояние между отдельными вихрями остается постоянным. Частота образования вихрей, проходящих мимо датчика, зависит от скорости потока и пропорциональна расходу. Датчик фиксирует частоту образования вихрей и преобразует ее в электрический частотный сигнал.
- Практически свободное поперечное сечение трубы и малые потери давления;
- Независимость от электропроводности рабочей среды;
- Высокая долговременная стабильность и отсутствие дрейфа нуля.
Технические характеристики
| Технические характеристики | VVX15 | VVX20 | VVX25 |
|---|---|---|---|
| Номинальный диаметр | DN15 | DN20 | DN25 |
| Номинальный диаметр трубы | ½″ | ¾″ | 1″ |

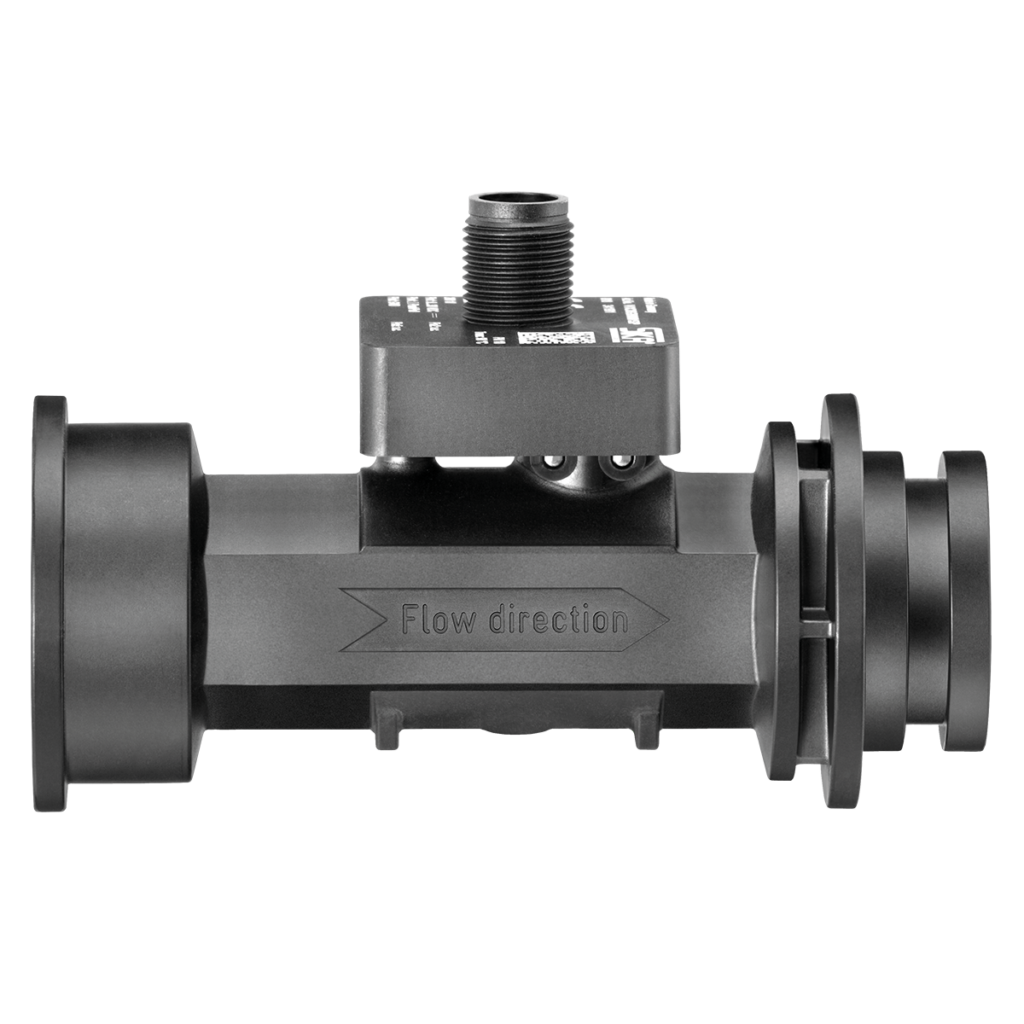

| Технологическое соединение | Наружная резьба G¾ по ISO 228 с уплотнительными кольцами | Наружная резьба G1 по ISO 228 с уплотнительными кольцами или соединение QuickFasten | Наружная резьба G1¼ по ISO 228 с уплотнительными кольцами |
| Внутренний диаметр | 13 мм | 19 мм | 25 мм |
| Рабочая среда | Вода и водные растворы | ||
| Номинальное давление | PN10 | ||
| Степень защиты по EN 60529 | IP65 и IP67 при подключенном кабельном гнезде | ||
Измерение расхода
| Характеристика | VVX15 | VVX20 | VVX25 |
|---|---|---|---|
| Диапазон измерения | 2…40 л/мин | 5…80 л/мин | 7…150 л/мин |
| Погрешность измерения | ±2% от диапазона | ±2% от диапазона | ±2% от диапазона |
| Повторяемость при температуре окружающей среды −20…5 °C | ±1% | ||
| Повторяемость при температуре окружающей среды 5…70 °C | ±0,5% | ||
При измерении сред с более высокой вязкостью возможны отклонения от указанных значений погрешности.
Диапазоны температур
| Температура рабочей среды | −20…90 °C, морозостойкое исполнение |
|---|---|
| Температура окружающей среды | −20…70 °C |
Электрические характеристики
| Электрическое подключение | 5-контактный штекер M12 × 1 |
|---|---|
| Напряжение питания выхода Push-Pull, опционально NPN | 8…30 В постоянного тока |
| Напряжение питания выхода NPN | 5 В постоянного тока |
| Напряжение питания выхода 4…20 мА или 0…10 В | 12…24 В постоянного тока |
| Потребляемый ток | <15 мА |
