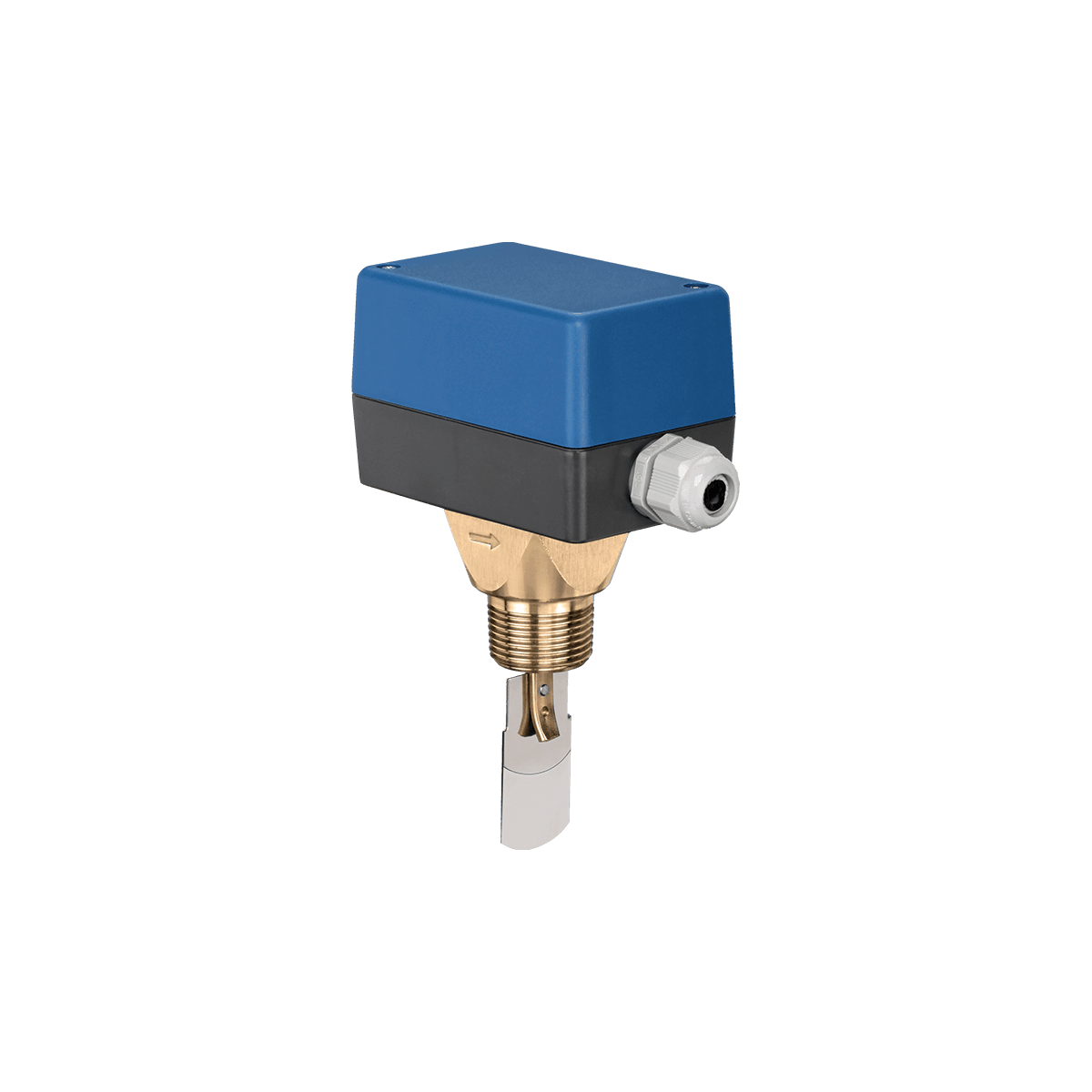

Универсальное реле потока с микропереключателем SIKA VH780
SIKA VH780
- Универсальное реле потока для трубопроводов номинального диаметра DN 32…200
- Настройка под диаметр трубопровода и требуемую точку переключения путем выбора размера лопасти
- Микропереключатель в качестве переключающего элемента
- Высокая допустимая нагрузка на переключающий контакт
- Исполнение из латуни или нержавеющей стали
- Стандартная или пониженная точка переключения
- Максимальное рабочее давление до 30 бар
- Степень защиты IP65
Форма запроса
Принцип работы
Поток рабочей среды воздействует на лопасть, расположенную на конце рычага. Под действием динамического давления рычаг отклоняется и приводит в действие микропереключатель.
Настройка реле под номинальный диаметр трубопровода и требуемую точку переключения выполняется путем выбора лопасти соответствующего размера.
Области применения
- Системы отопления
- Контуры охлаждения
- Системы смазки
- Тепловые насосы
- Сварочное оборудование с водяным охлаждением
- Компрессоры
- Химическая, фармацевтическая и пищевая промышленность
- Системы очистки и защиты окружающей среды
Основные параметры
- Установка в трубопроводы DN 32…200
- Переключающий контакт
- Стандартная или пониженная точка переключения
- Корпус из латуни CW617N или нержавеющей стали 1.4404
- Резьбовое технологическое соединение R1″
- Допустимая температура рабочей среды от -40 до 120 °C
Технические характеристики
| Технические характеристики | VH780 |
|---|---|
| Функция переключения | Переключающий контакт |
| Максимальное рабочее давление, латунное исполнение | 11 бар |
| Максимальное рабочее давление, исполнение из нержавеющей стали | 30 бар |
| Температура рабочей среды | -40…120 °C |
| Температура окружающей среды | -40…85 °C при относительной влажности 10…90% |
| Температура хранения и транспортировки | -40…85 °C при относительной влажности менее 95% |
| Максимально допустимая нагрузка контакта | 250 В переменного тока, 15 А; при индуктивной нагрузке — 8 А |
| Степень защиты по EN 60529 | IP65 |
| Класс защиты по EN 60730-1 | Класс I |
Диапазоны точек переключения
| Номинальный диаметр | Размер лопасти | Стандартная точка: увеличение потока, ВКЛ. | Стандартная точка: уменьшение потока, ВЫКЛ. | Низкая точка: увеличение потока, ВКЛ. | Низкая точка: уменьшение потока, ВЫКЛ. | Максимальный расход |
|---|---|---|---|---|---|---|
| DN 32 | 29 × 34 мм | 1,3…3,0 м³/ч | 0,8…2,8 м³/ч | 0,9…1,6 м³/ч | 0,25…1,4 м³/ч | 3,6 м³/ч |
| DN 40 | 29 × 34 мм | 1,7…4,0 м³/ч | 1,1…3,7 м³/ч | 1,2…2,2 м³/ч | 0,5…1,6 м³/ч | 4,8 м³/ч |
| DN 50 | 29 × 60 мм | 3,1…6,1 м³/ч | 2,2…5,7 м³/ч | 2,3…4,1 м³/ч | 0,9…3,6 м³/ч | 7,3 м³/ч |
| DN 65 | 29 × 60 мм | 4,0…7,0 м³/ч | 2,7…6,5 м³/ч | 3,1…5,5 м³/ч | 1,2…4,9 м³/ч | 8,4 м³/ч |
| DN 80 | 29 × 89 мм | 6,2…11,4 м³/ч | 4,3…10,7 м³/ч | 4,9…8,2 м³/ч | 2,1…7,4 м³/ч | 13,7 м³/ч |
| DN 100 | 29 × 167 мм, укороченная до 29 × 91 мм | 8,0…18,4 м³/ч | 6,1…17,3 м³/ч | 7,7…13,0 м³/ч | 3,3…11,6 м³/ч | 22,1 м³/ч |
| DN 125 | 29 × 167 мм, укороченная до 29 × 117 мм | 12,9…26,8 м³/ч | 9,3…25,2 м³/ч | 11,5…19,6 м³/ч | 5,0…17,5 м³/ч | 32,2 м³/ч |
| DN 150 | 29 × 167 мм, укороченная до 29 × 144 мм | 16,8…32,7 м³/ч | 12,3…30,6 м³/ч | 14,1…23,9 м³/ч | 6,1…21,4 м³/ч | 39,2 м³/ч |
| DN 200 | 29 × 167 мм | 46,5…94,2 м³/ч | 38,6…90,8 м³/ч | 36,5…61,8 м³/ч | 21,7…55,3 м³/ч | 113 м³/ч |
Значения приведены для воды при температуре 20 °C и горизонтального трубопровода. Допуск составляет ±15%. Более высокие точки переключения можно получить путем применения лопасти меньшего размера.
Материалы частей, контактирующих с рабочей средой
| Компонент | Исполнение из латуни | Исполнение из нержавеющей стали |
|---|---|---|
| Корпус | Латунь CW617N | Нержавеющая сталь 1.4404 |
| Лопасть | Нержавеющая сталь 1.4404 | Нержавеющая сталь 1.4404 |
| Рычаг | Латунь CW617N | Нержавеющая сталь 1.4404 |
| Зубчатая стопорная шайба | Нержавеющая сталь 1.4301 | Нержавеющая сталь 1.4301 |
| Крепежный винт | Нержавеющая сталь 1.4301 | Нержавеющая сталь 1.4301 |
| Сильфон | Бронза CW453 | Нержавеющая сталь 1.4404 |
Код заказа
| Параметр | Исполнение | Код |
|---|---|---|
| Модель | VH780 | VH780J4 |
| Материал | Латунь | 1 |
| Материал | Нержавеющая сталь | 3 |
| Точка переключения | Стандартная | 1LS10110 |
| Точка переключения | Низкая | 2LS10110 |
