Реле уровня SIKA VKS/VK6
SIKA VKS/VK6
- Надежный контроль уровня жидкостей с помощью поплавкового механизма
- Боковой монтаж с резьбовым соединением G¾ или G½
- Простая установка с помощью накидной гайки
- Корпус из армированного стекловолокном пластика
- Резьбовой патрубок из нержавеющей стали
- Беспотенциальный герконовый переключающий контакт
- Возможность перенастройки функции переключения
- Штекерное подключение или кабель длиной 1,5 м
- Температура рабочей среды от -10 до 100 °C
- Степень защиты IP65
Форма запроса
Принцип работы
Реле уровня устанавливается сбоку резервуара с помощью резьбового соединения G¾ или G½. При повышении уровня жидкости поплавок поднимается и изменяет положение магнита относительно герконового контакта, вызывая его срабатывание.
При снижении уровня поплавок опускается, а магнит возвращается в исходное положение и повторно переключает герконовый контакт. Беспотенциальный контакт обеспечивает надежную передачу сигнала о достижении заданного уровня жидкости.
Основные параметры
- Боковой монтаж в резервуар
- Резьбовое соединение G¾ или G½
- Номинальное давление PN10
- Минимальная плотность рабочей среды 0,78 кг/дм³
- Температура рабочей среды от -10 до 100 °C
- Перенастраиваемая функция переключения
- Штекерное или кабельное электрическое подключение
- Степень защиты IP65
Технические характеристики
| Технические характеристики | VKS | VK6 |
|---|---|---|
| Функция переключения | Контакт размыкается при понижении уровня и замыкается при повышении уровня. Возможна перенастройка | Контакт размыкается при понижении уровня и замыкается при повышении уровня. Возможна перенастройка |
| Точка срабатывания относительно средней оси | От -4 до 0 мм | От -4 до 0 мм |
| Гистерезис | Около 1–4 мм | Около 1–4 мм |
| Номинальное давление | PN10 | PN10 |
| Минимальная плотность рабочей среды | 0,78 кг/дм³ | 0,78 кг/дм³ |
| Температура рабочей среды | -10…100 °C | -10…100 °C |
| Температура окружающей среды | -25…80 °C | -25…70 °C |
| Электрическое подключение | Штекер DIN EN 175301-803-A с кабельным гнездом | Кабель 1,5 м в оболочке из ПВХ |
| Максимальный ток переключения | 1 А | 1 А |
| Максимальное напряжение переключения | 230 В переменного тока или 48 В постоянного тока | 230 В переменного тока или 48 В постоянного тока |
| Максимальная мощность переключения | 26 ВА или 20 Вт | 26 ВА или 20 Вт |
| Степень защиты по EN 60529 | IP65 | IP65 |
| Класс защиты по EN 60730-1 | Класс II | Класс II |
Материалы
| Элемент | Материал |
|---|---|
| Корпус и элементы механизма | PPE+PS Noryl™, армированный стекловолокном на 30 %, EPDM |
| Технологическое соединение | Нержавеющая сталь 1.4571 |
| Втулки | PPE+PS Noryl™, армированный стекловолокном на 30 % |
| Ось | Нержавеющая сталь 1.4571 |
| Магнит | Твердый феррит |
| Поплавок | ПВДФ или нержавеющая сталь A4 |
| Прокладка | NBR — бутадиен-нитрильный каучук |
Варианты исполнения
| Модель | Электрическое подключение |
|---|---|

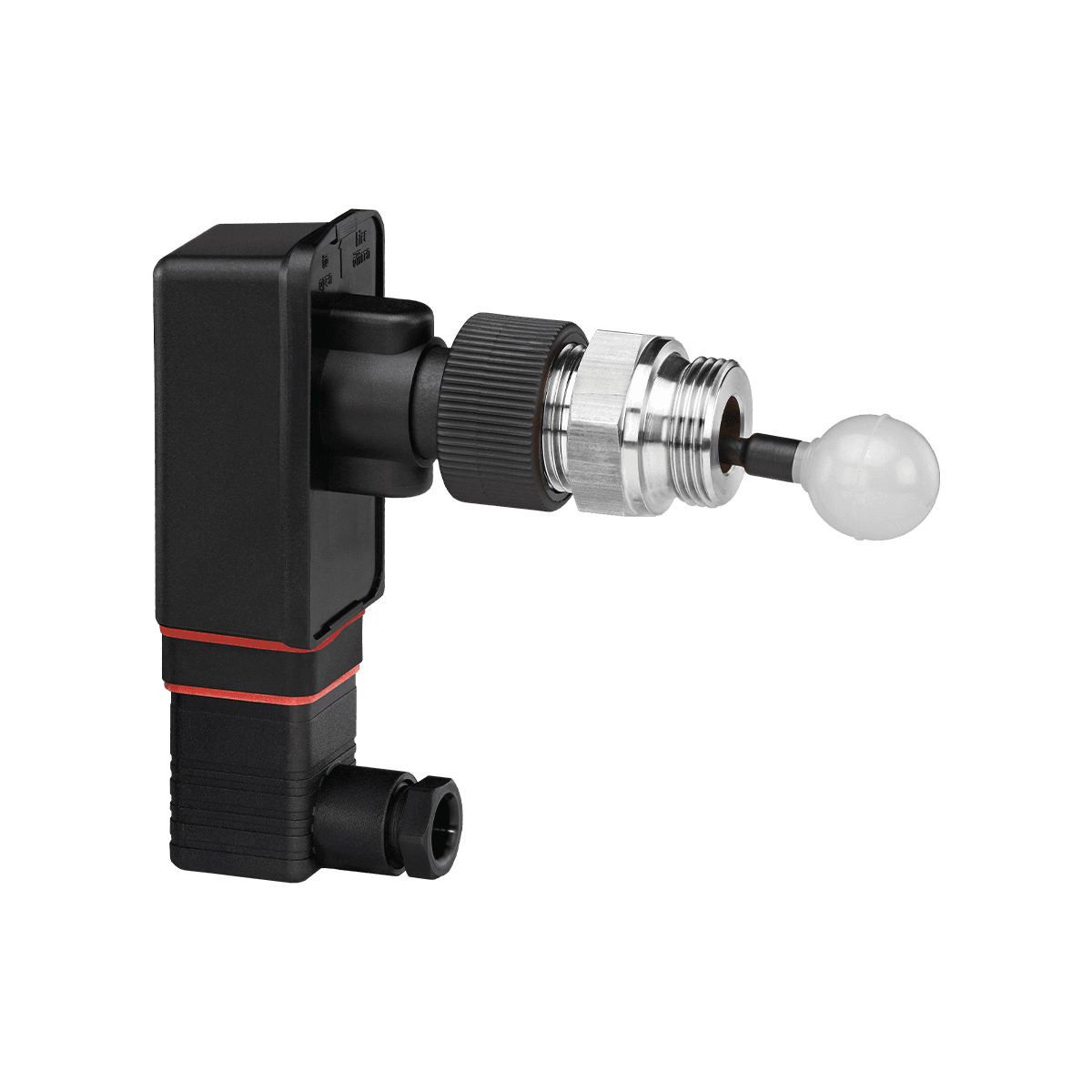

| VKS | Штекер DIN EN 175301-803-A с кабельным гнездом |
| VKS — опция | Штекер с двумя светодиодами для напряжения переключения 24…230 В переменного или постоянного тока |
| VKS — опция | 4-контактный штекер M12 × 1 |

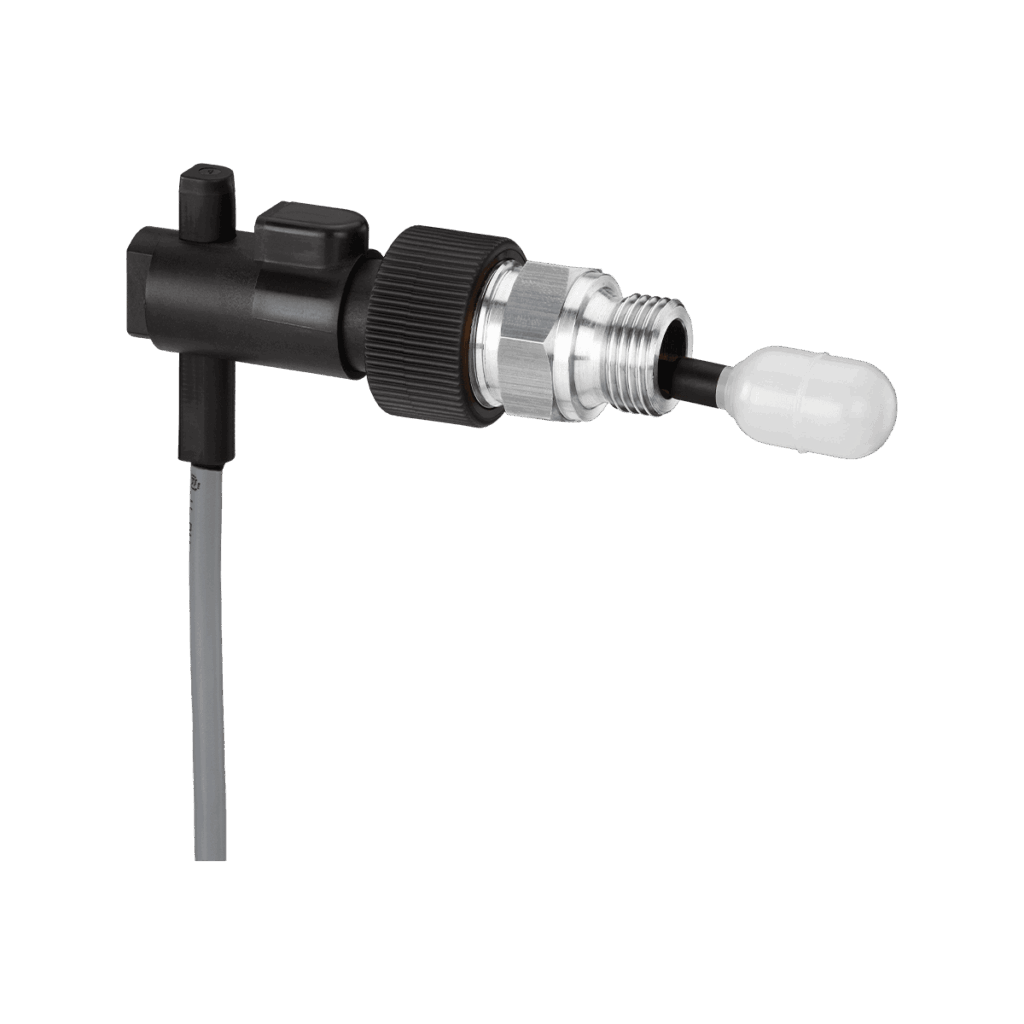

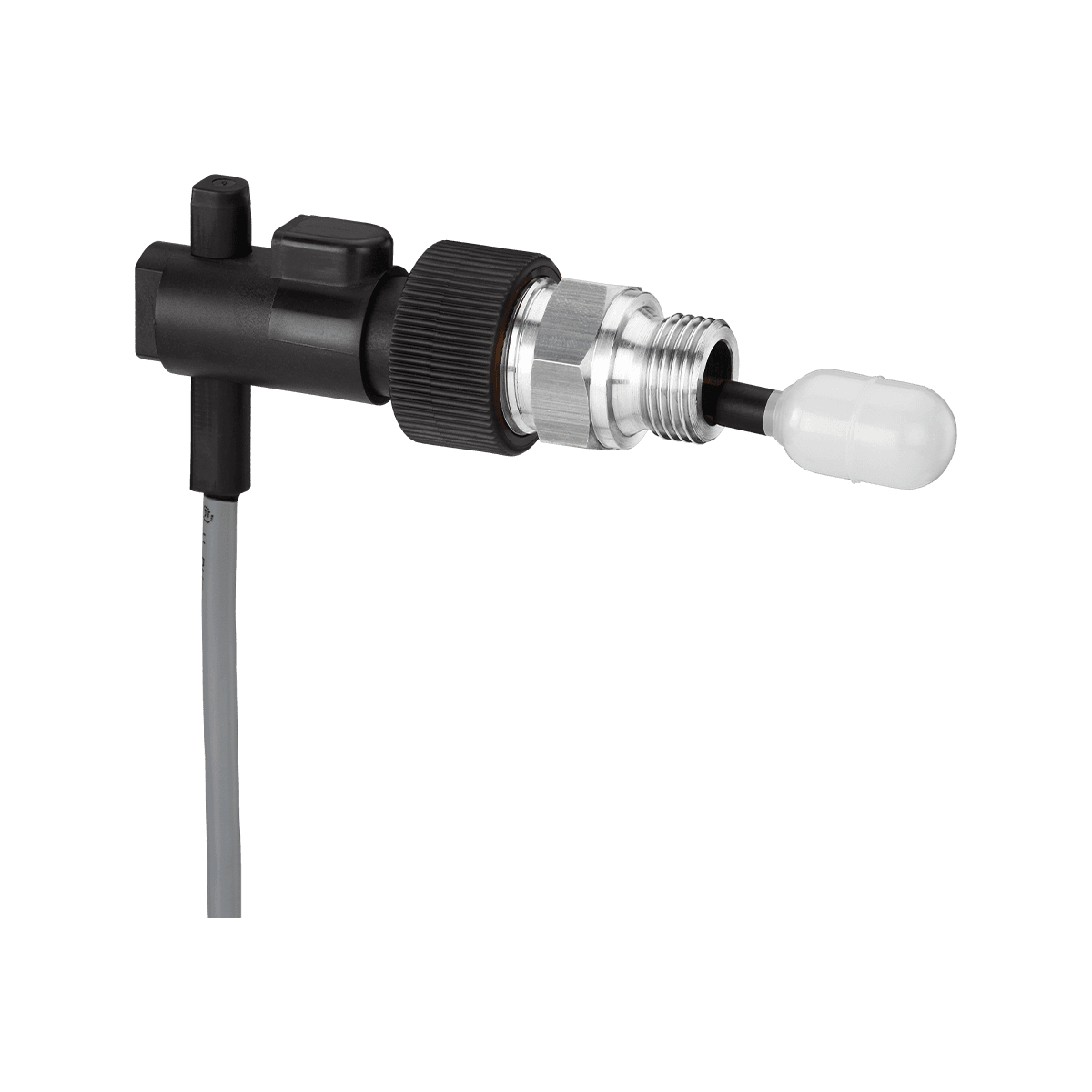

| VK6 | Кабель длиной 1,5 м в оболочке из ПВХ |
Варианты поплавка
- Шаровой поплавок из ПВДФ с технологическим соединением G¾
- Цилиндрический поплавок из ПВДФ с технологическим соединением G½
