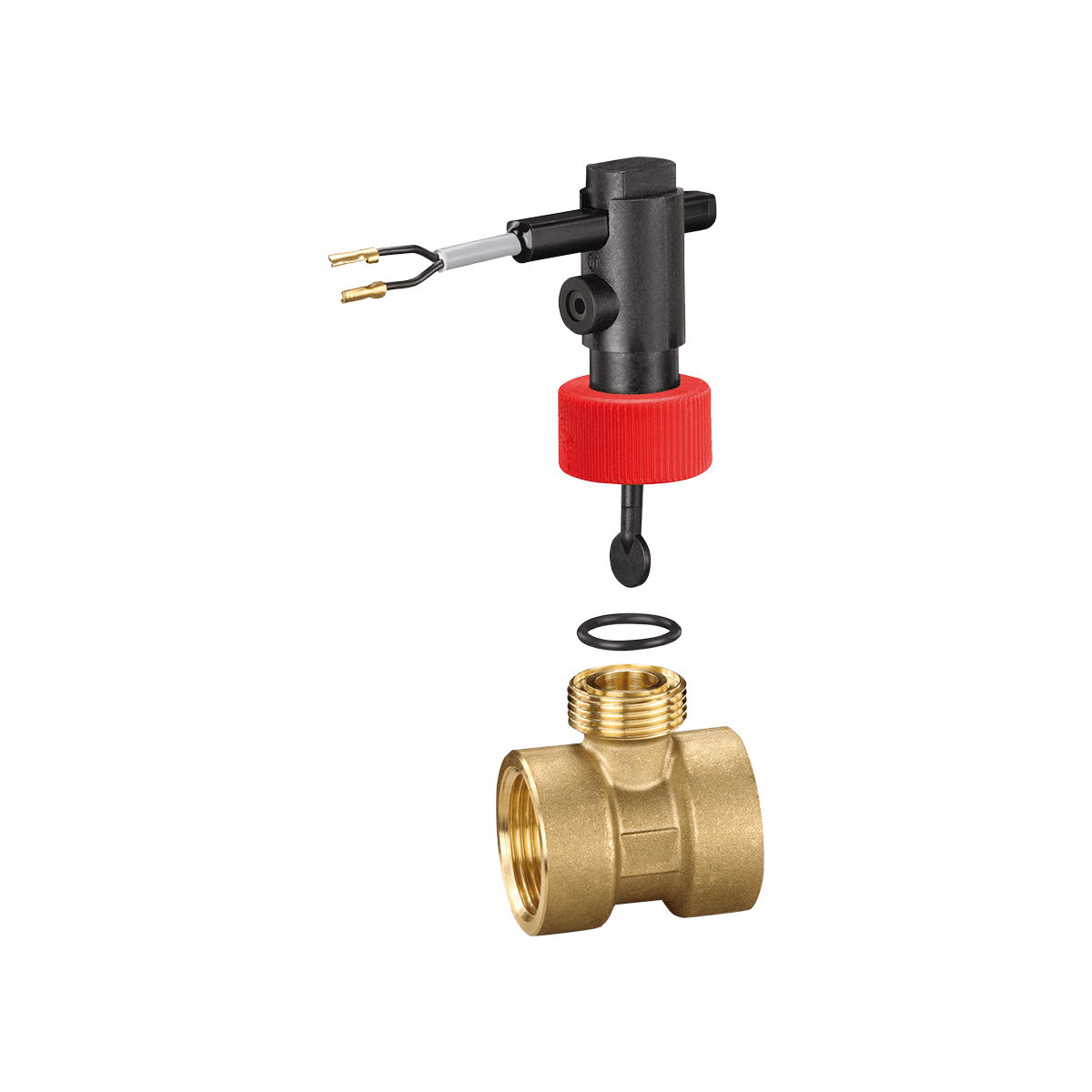

Реле потока с тройником из латуни SIKA VK3
SIKA VK3
- Недорогое исполнение из пластика
- Установка точки переключения на заводе для серийного применения
- Латунный тройник для трубопроводов номинального диаметра DN 8…50
- Контакт замыкается при увеличении потока и размыкается при его уменьшении
- Возможность обратного переключения
- Кабель длиной 1,5 м с оболочкой из ПВХ
- Номинальное давление PN10
- Степень защиты IP65
Форма запроса
Принцип работы
Реле потока состоит из лопастной системы с постоянным магнитом в верхней части. Над магнитом, вне потока рабочей среды, расположен герконовый контакт.
При воздействии потока лопастная система отклоняется, магнит изменяет положение относительно герконового контакта и приводит его в действие. После прекращения потока лопасть возвращается в исходное положение, а герконовый контакт переключается обратно.
Возвратное усилие создается двумя отталкивающимися магнитами. Такая конструкция обеспечивает высокую долговременную стабильность и устойчивость к скачкам давления.
Области применения
- Системы отопления
- Промышленные контуры охлаждения
- Системы водоподготовки
- Системы питьевого водоснабжения
Основные параметры
- Номинальный диаметр DN 8…50
- Латунный тройник с резьбовым соединением от G¼ до G2
- Корпус и лопасть из армированного стекловолокном пластика
- Кабель длиной 1,5 м с оболочкой из ПВХ
- Заводская настройка точки переключения
- Номинальное давление PN10
Технические характеристики
| Технические характеристики | VK3 |
|---|---|
| Функция переключения | Контакт замыкается при увеличении потока и размыкается при его уменьшении. Возможно обратное переключение |
| Номинальное давление | PN10 |
| Температура рабочей среды | -25…100 °C |
| Температура окружающей среды | -25…70 °C |
| Электрическое соединение | Кабель длиной 1,5 м с оболочкой из ПВХ |
| Максимальный ток переключения | 1 А |
| Максимальное напряжение переключения | 230 В переменного тока, 48 В постоянного тока |
| Максимальная мощность переключения | 26 ВА, 20 Вт |
| Степень защиты по EN 60529 | IP65 |
| Класс защиты по EN 60730-1 | Класс II |
Диапазоны точек переключения
| Номинальный диаметр | Резьбовое соединение | Увеличение потока, ВКЛ. | Уменьшение потока, ВЫКЛ. | Максимальный расход |
|---|---|---|---|---|
| DN 8 | G¼ | 2,2…2,7 л/мин | 2,1…2,6 л/мин | 15 л/мин |
| DN 10 | G⅜ | 2,5…3,3 л/мин | 2,4…3,1 л/мин | 20 л/мин |
| DN 15 | G½ | 3,4…4,4 л/мин | 3,2…4,2 л/мин | 30 л/мин |
| DN 15 | G½, наружная резьба | 2,7…3,3 л/мин | 2,5…3,2 л/мин | 20 л/мин |
| DN 15 | G¾, наружная резьба | 2,7…3,3 л/мин | 2,5…3,2 л/мин | 20 л/мин |
| DN 20 | G¾ | 7,0…8,7 л/мин | 6,4…8,0 л/мин | 80 л/мин |
| DN 25 | G1 | 12,0…15,4 л/мин | 11,0…14,0 л/мин | 130 л/мин |
| DN 32 | G1¼ | 14,5…18,4 л/мин | 13,5…17,2 л/мин | 180 л/мин |
| DN 40 | G1½ | 25,8…36,5 л/мин | 24,0…31,5 л/мин | 300 л/мин |
| DN 50 | G2 | 41,5…56,0 л/мин | 39,0…52,7 л/мин | 350 л/мин |
Значения приведены для воды при температуре 20 °C и горизонтального трубопровода. Допуск составляет ±15%.
Материалы частей, контактирующих с рабочей средой
| Компонент | Материал |
|---|---|
| Корпус и лопасть | PPE+PS Noryl™, армированный стекловолокном на 30% |
| Тройник | Латунь CW617N |
| Магнит | Твердый феррит |
| Уплотнительное кольцо | NBR или EPDM |
Дополнительное оборудование и опции
- Индивидуальные точки переключения
- Накидные гайки четырех разных цветов для визуального различения
- Испытания ETL по стандартам UL и CSA
- Исполнение с видом взрывозащиты nC по DIN EN IEC 60079-15
Сертификация
- VDE по DIN EN 60335-1 и DIN EN 60335-2-40
- Сертификат TÜV
- Сертификат WRAS
- Гигиеническая пригодность для питьевой воды KTW-BWGL
- Сертификация Kiwa Regulation 4
- Сертификат ETL по стандартам UL и CSA
