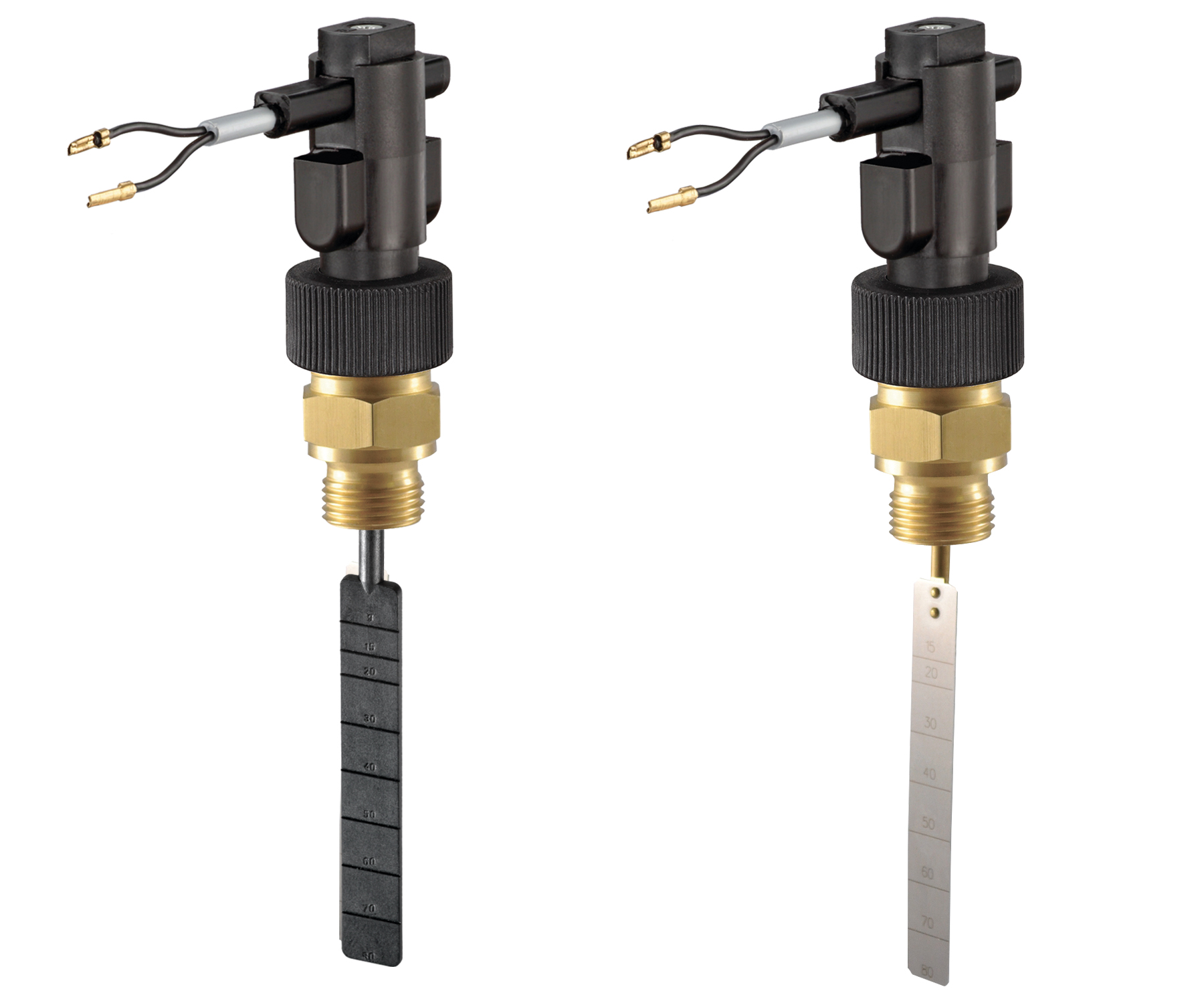

Реле потока MERA FS306P/FS306S
MERA FS306P/FS306S
- Универсальные реле потока для установки в трубы номин. диаметра DN 20 … 200
- Простое укорачивание лопасти на необходимую длину
- MERA FS306P — лопасть из армированного стекловолокном пластика или MERA FS306S — лопасть из нержавеющей стали для более высокого расхода
- Резьбовые штуцеры для установки в тройники или непосредственно в трубу
- Простой монтаж с помощью накидной гайки
Форма запроса
Основные параметры
- Универсальные реле потока для установки в трубы номин. диаметра DN 20 … 200
- Простое укорачивание лопасти на необходимую длину
- MERA FS306P — лопасть из армированного стекловолокном пластика или MERA FS306S — лопасть из нержавеющей стали для более высокого расхода
- Резьбовые штуцеры для установки в тройники или непосредственно в трубу
- Простой монтаж
Область применения
Реле потока лопастное предназначено для контроля наличия/отсутствия потока жидкости в промышленных системах, охлаждающих и водоочистных установках. Реле потока используется для защиты насосов, двигателей и другого оборудования от перегрева, вызванного слабым потоком или его отсутствием.
Технические характеристики
|
Характеристики |
Значение |
| DN трубопровода |
20…200 мм |
| Тип переключения |
Контакт (геркон) |
| Точки переключения | См. таблицу точек переключения с лопастью из пластика, монтаж в тройник |
| См. таблицу точек переключения с лопастью из пластика, монтаж с помощью приварной муфты | |
| См. таблицу точек переключения с лопастью из нержавеющей стали, монтаж в тройник | |
| См. таблицу точек переключения с лопастью из нержавеющей стали, монтаж с помощью приварной муфты | |
| Материалы исполнения | См. таблицу материалы исполнения |
| Максимальное рабочее давление |
1 МПа |
| Температура рабочей среды |
от -25ºС до +100ºС |
| Температура окружающей среды |
от -25ºС до +70ºС |
| Электрическое соединение |
Кабель 1,5 м в оболочке из ПВХ |
| Мах. ток переключения |
1 А |
| Мах. напряжение переключения |
~230В; =48В |
| Мах. мощность переключения |
26ВА, 20В |
| Степень защиты оболочки IP |
65 |

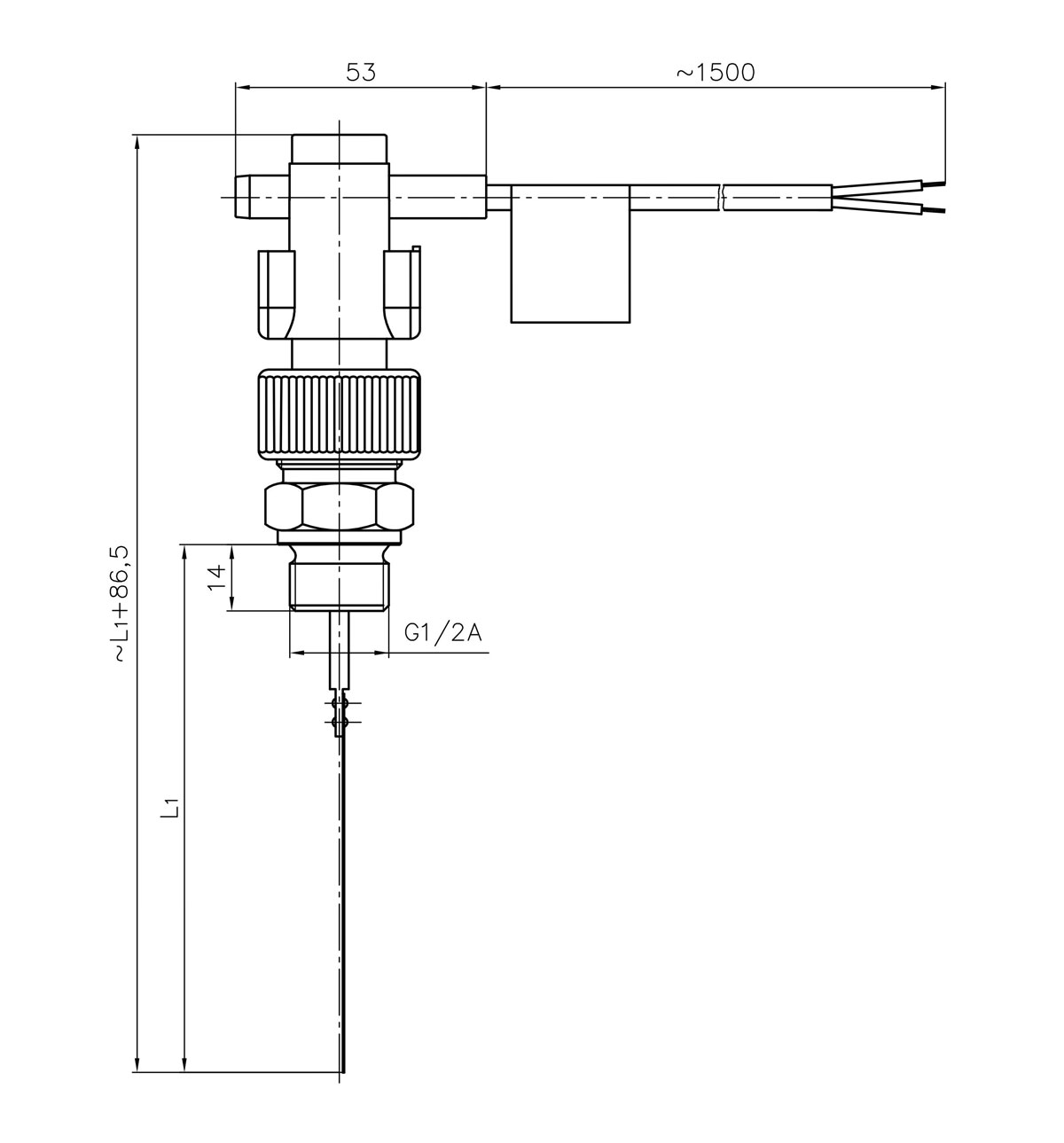

Чертежи
Документы
