Ограничитель расхода SIKA VB
SIKA VB
- Поддержание постоянного заданного расхода воды и водоподобных сред
- Стабилизация расхода при изменении давления до и после ограничителя
- Компактная конструкция
- Простой монтаж
- Надежность благодаря отсутствию изнашиваемых частей
- Не требует дополнительного питания
- Исполнение из латуни или нержавеющей стали
- Номинальный диаметр DN 15 или DN 20
- Диапазон заданного расхода до 30 л/мин
Форма запроса
Принцип работы
Ограничитель расхода SIKA серии VB предназначен для поддержания постоянного заданного расхода воды и водоподобных сред.

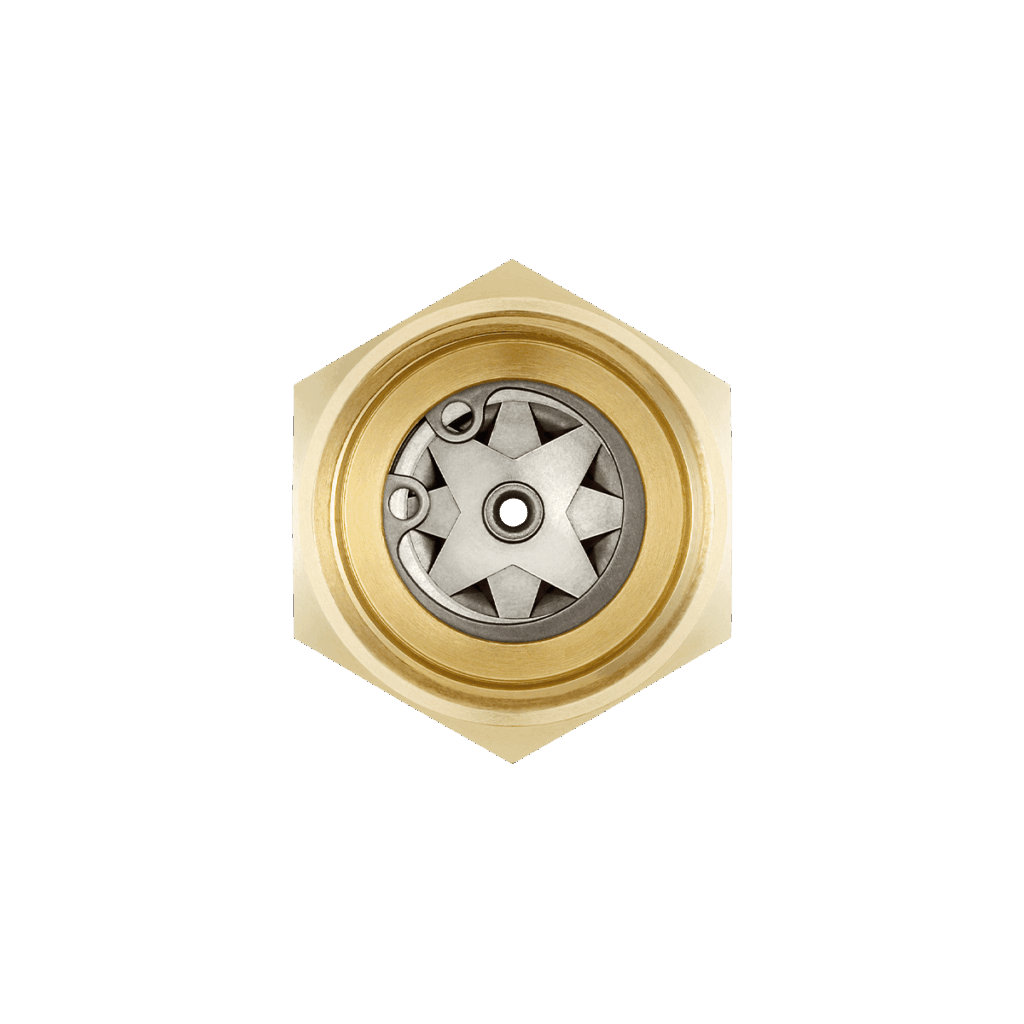

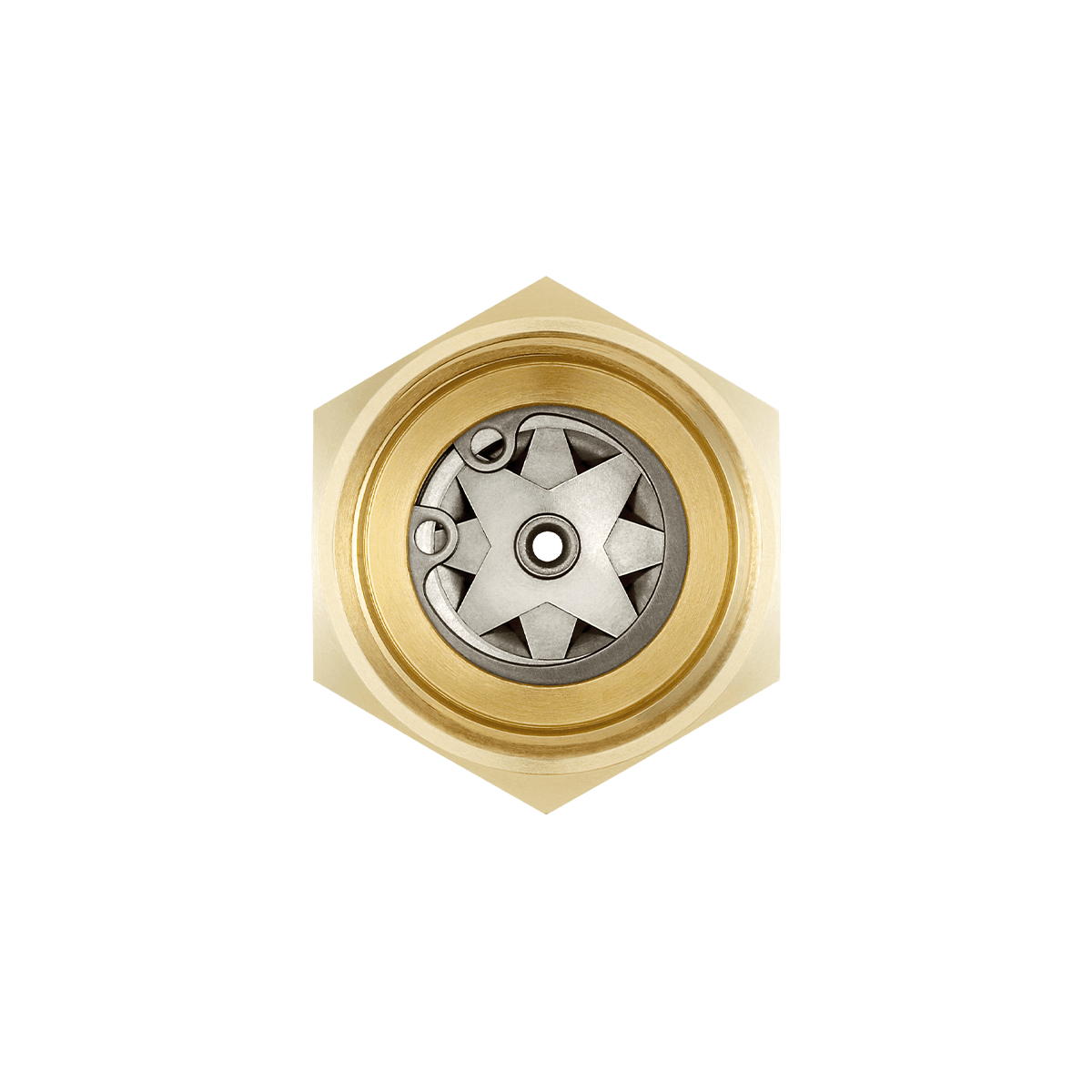

Под воздействием перепада давления регулирующий элемент изменяет свободное проходное сечение. При снижении давления проходное сечение увеличивается, а при повышении давления уменьшается. Благодаря этому объемный расход поддерживается на заданном уровне.
Области применения
- Системы охлаждения
- Системы водоподготовки
- Санитарно-технические установки
- Промышленные системы распределения воды
Основные параметры
- Поддержание постоянного заданного расхода при изменении давления
- Заданные значения расхода от 1 до 30 л/мин в зависимости от исполнения
- Номинальный диаметр DN 15 или DN 20
- Резьбовое технологическое соединение G½ или G¾
- Исполнение из латуни или нержавеющей стали
- Работа без дополнительного источника питания
Технические характеристики
| Технические характеристики | VB15 | VB20 |
|---|---|---|
| Заданные значения расхода | 3, 4, 6, 7, 8, 10 или 12 л/мин | 1…30 л/мин с шагом 1 л/мин |
| Точность поддержания расхода | До 5 л/мин включительно: ±15%; свыше 5 л/мин: ±10% | До 3 л/мин включительно: ±15%; свыше 3 л/мин: ±10% |
| Температура рабочей среды | 10…60 °C | -20…200 °C |
| Диапазон рабочего давления | 1…10 бар | 2…10 бар |
| Номинальный диаметр | DN 15 | DN 20, опционально DN 15 |
| Технологическое соединение | G½ | G¾, опционально G½ |
Материалы частей, контактирующих с рабочей средой
| Компонент | VB15 | VB20 |
|---|---|---|
| Патрубок | Латунь CW617N или нержавеющая сталь 1.4571 | Латунь CW617N или нержавеющая сталь 1.4305 |
| Внутренние части | EPDM, Hostaform C POM, нержавеющая сталь 1.4422 | Нержавеющая сталь 1.4310, 1.4301 и A2 |
Варианты исполнения
| Исполнение | Материал |
|---|---|

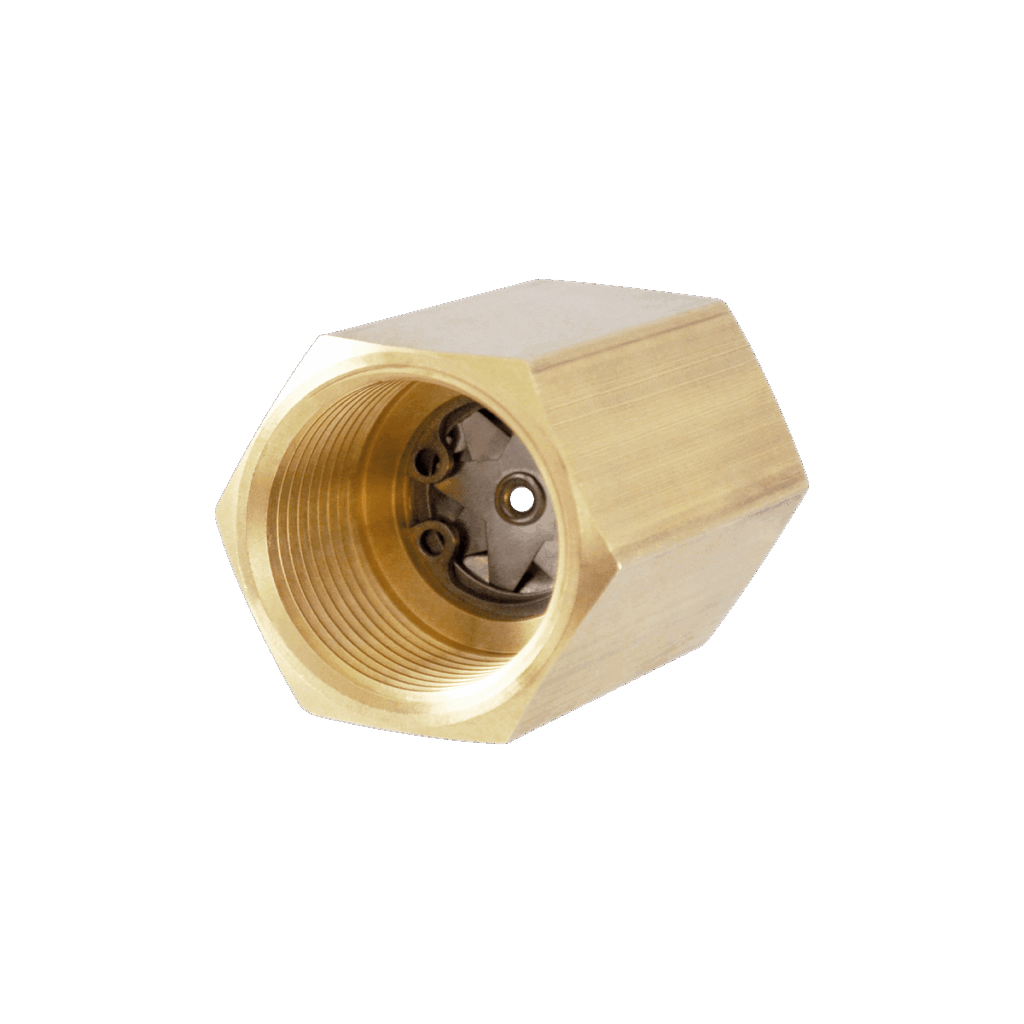

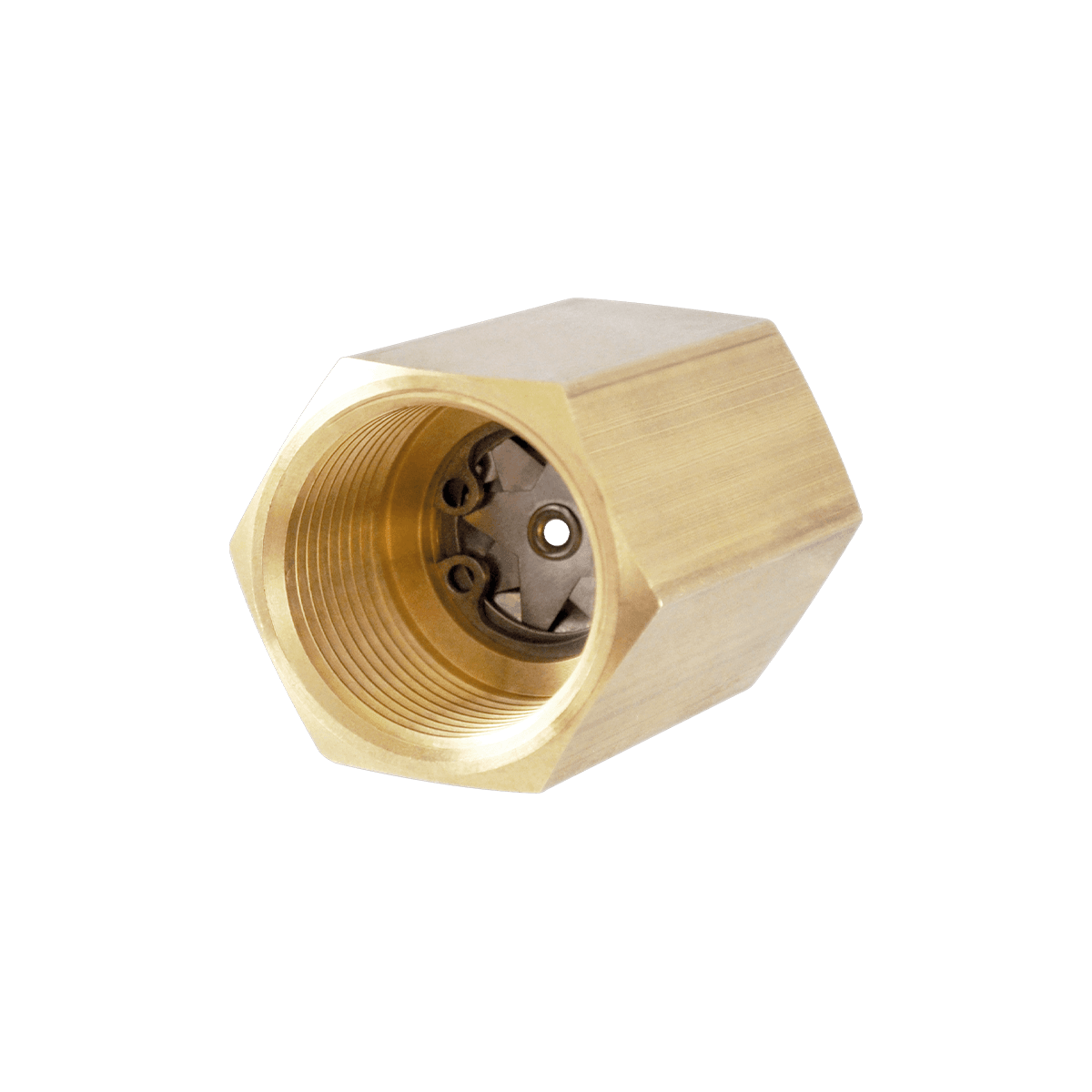

| VB MS | Латунь |

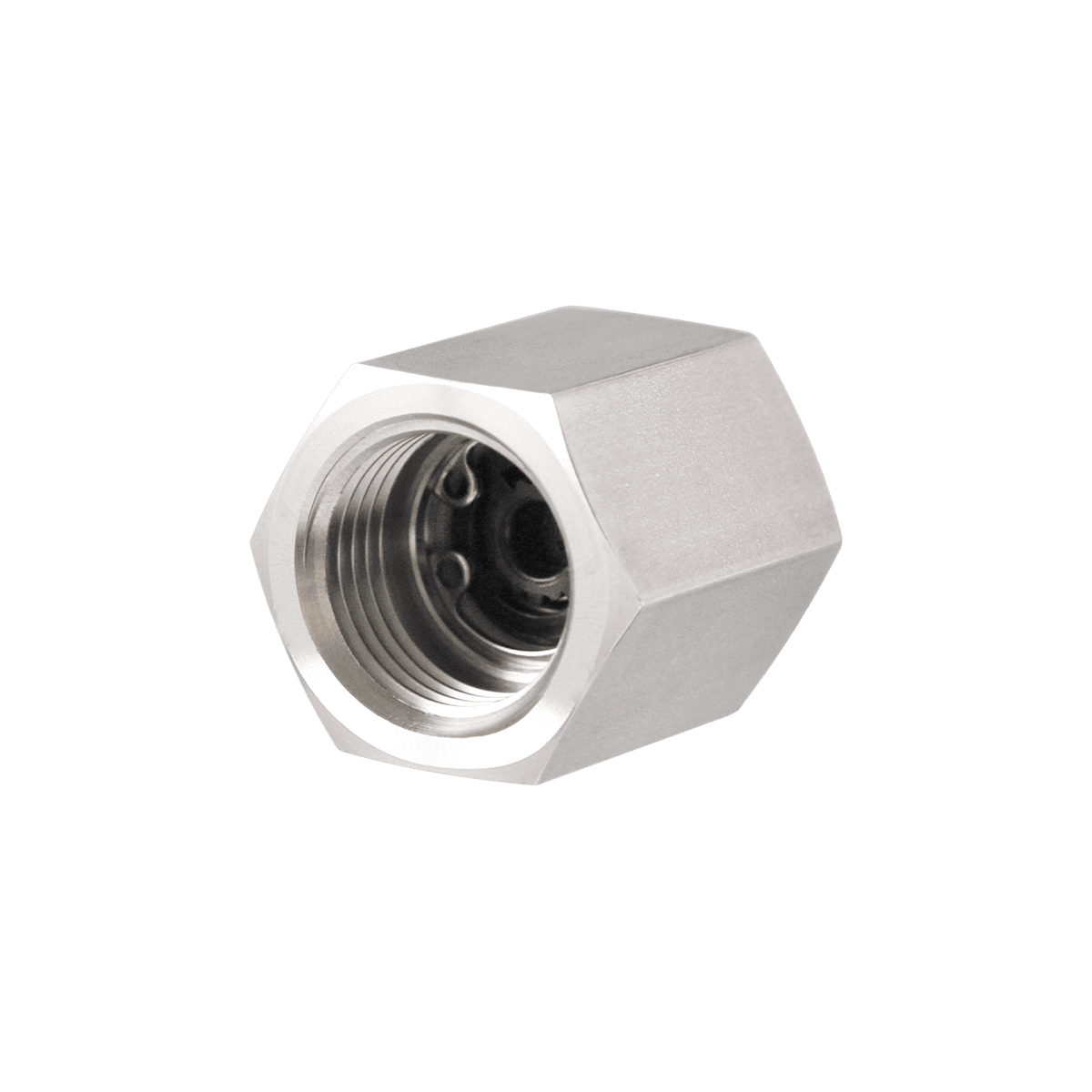

| VB VA | Нержавеющая сталь |
Коды заказа VB15
| Заданный расход | Код |
|---|---|
| 3 л/мин | VB1503SR |
| 4 л/мин | VB1504SR |
| 6 л/мин | VB1506SR |
| 7 л/мин | VB1507SR |
| 8 л/мин | VB1508SR |
| 10 л/мин | VB1510SR |
| 12 л/мин | VB1512SR |
Коды заказа VB20
| Заданный расход | Код |
|---|---|
| 1 л/мин | VB2001ER |
| 2 л/мин | VB2002ER |
| Промежуточные значения с шагом 1 л/мин | По заданному значению расхода |
| 30 л/мин | VB2030ER |
