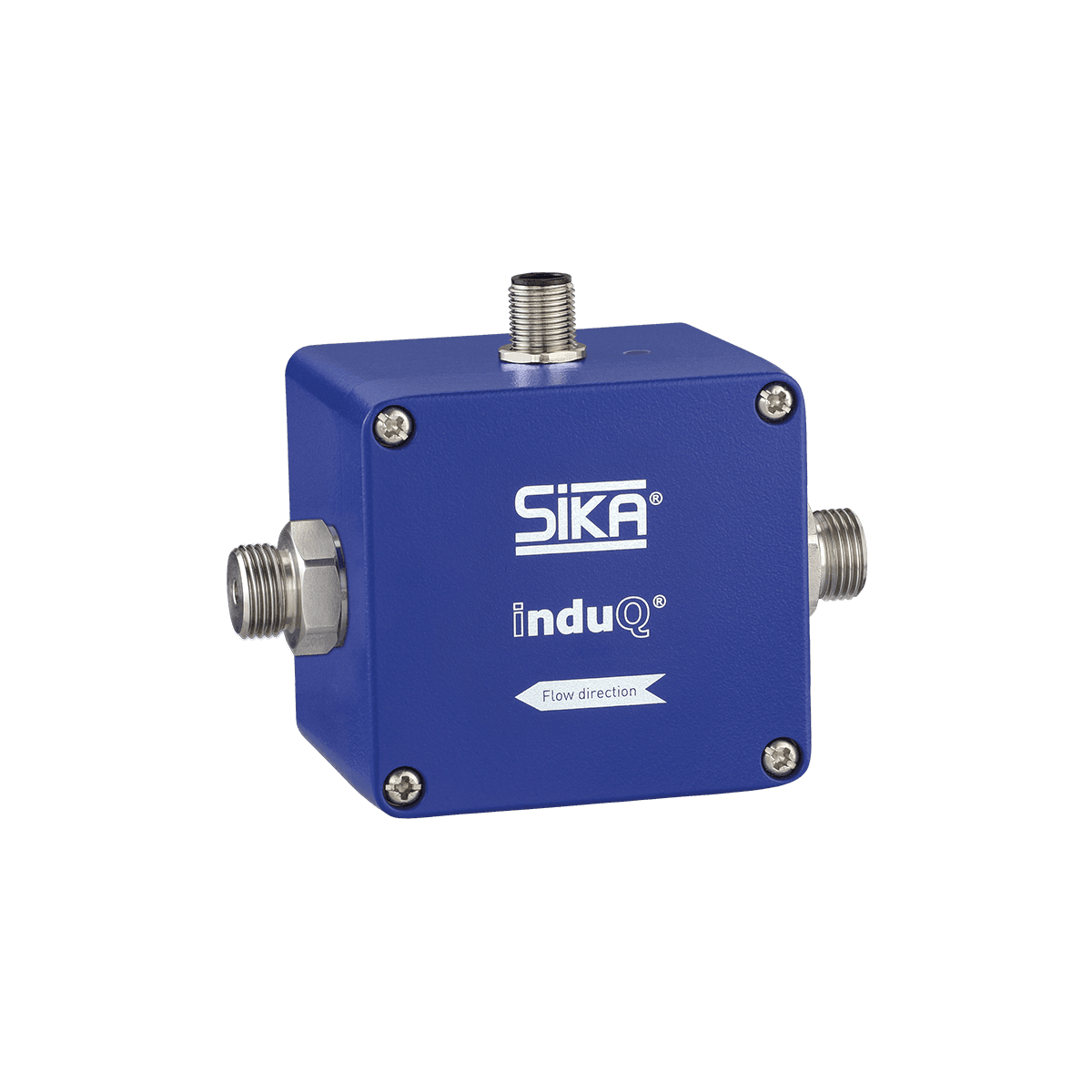

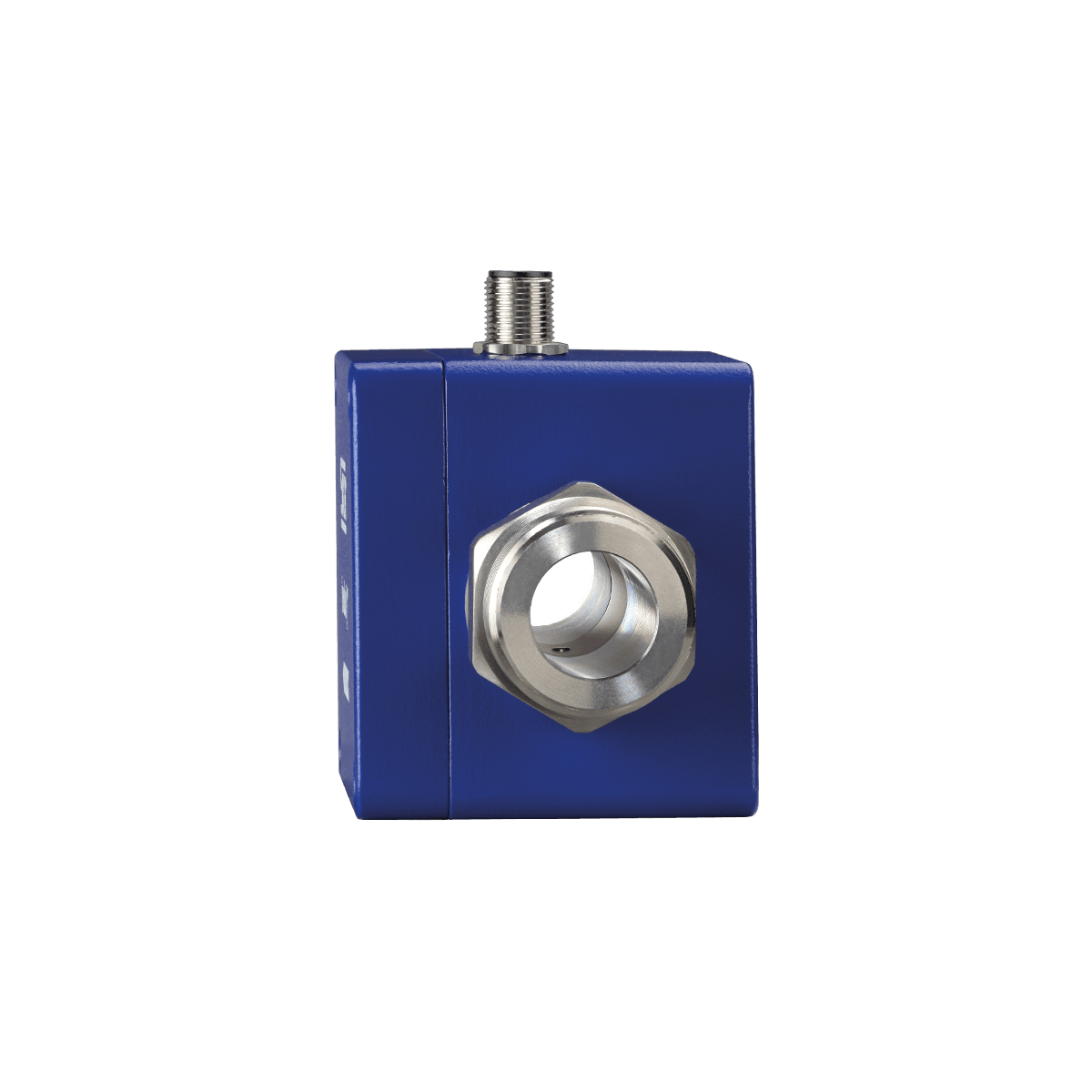

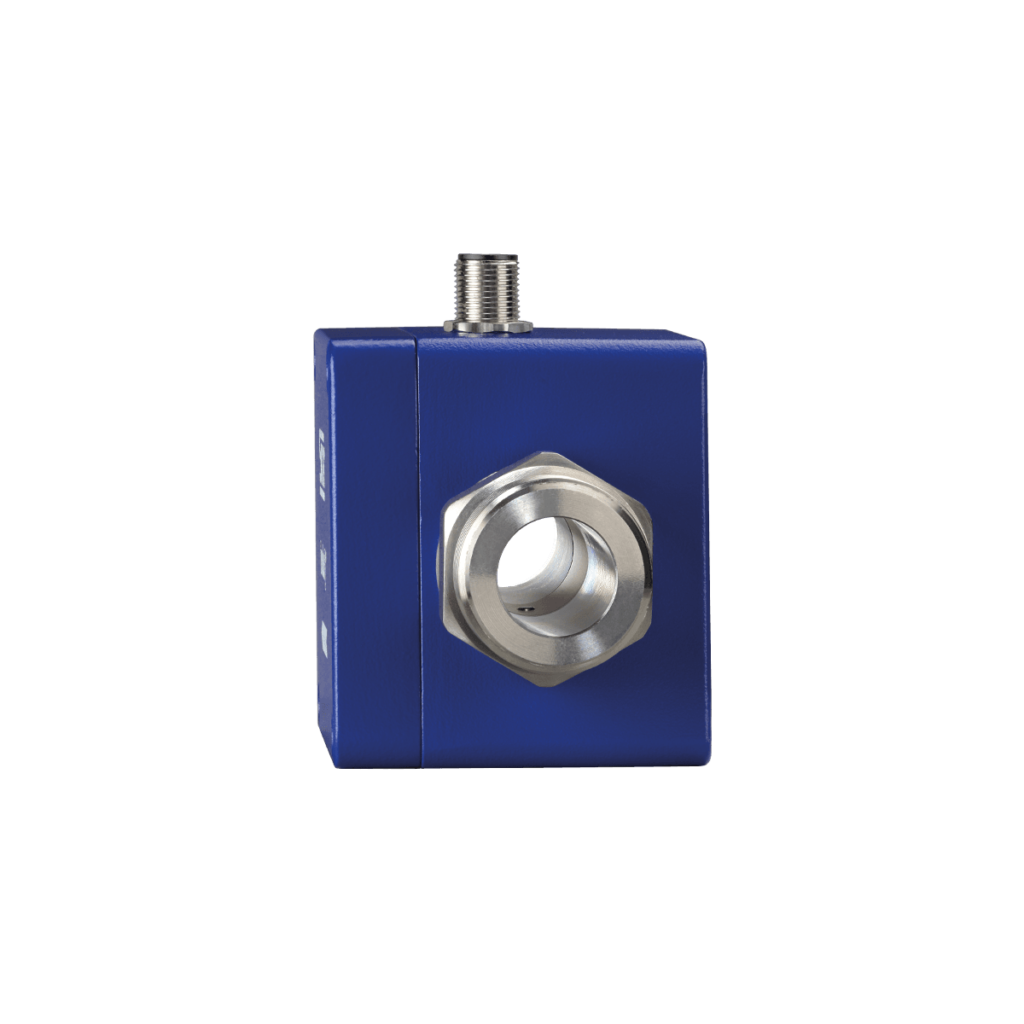

Магнитно-индуктивный расходомер SIKA VMI induQ®
SIKA VMI induQ®
- Магнитно-индуктивное измерение расхода без движущихся частей
- Прочный металлический корпус для эксплуатации при высоких температурах и давлениях
- Предназначен для воды и других электропроводящих жидкостей с проводимостью не менее 50 мкСм/см
- Диапазоны расхода от 0,0083 до 250 л/мин
- Четыре типоразмера с номинальными диаметрами DN 2–20
- Резьбовые присоединения и исполнения с TriClamp
- Частотный выход или комбинация частотного и аналогового выходов
- Температура рабочей среды от −20 до 90 °C
- Номинальное давление PN 16
- Поставка с заводским калибровочным сертификатом SIKA
Форма запроса
Принцип работы
Магнитно-индуктивный расходомер SIKA VMI induQ® предназначен для измерения расхода воды и других электропроводящих жидкостей.
Вокруг измерительной трубы создается магнитное поле. При прохождении электропроводящей жидкости через магнитное поле возникает электрическое напряжение, пропорциональное средней скорости потока. Напряжение регистрируется двумя электродами и преобразуется в выходной сигнал.
Расходомер не содержит движущихся частей, благодаря чему не требует технического обслуживания и отличается высокой надежностью.
Области применения
- Машиностроение и промышленное оборудование
- Системы охлаждения машин и технологических установок
- Инженерное оборудование зданий
- Измерение расхода воды и других электропроводящих жидкостей
- Применение при повышенных температурах и давлениях
Основные параметры
| Исполнение | Номинальный диаметр | Присоединение | Внутреннее сечение | Диапазон расхода | Точность |
|---|---|---|---|---|---|
| VMI02 | DN 2 | Наружная резьба G¼ | 2 мм | 0,0083…1 или 0,05…2 л/мин | В пределах 0…50% диапазона: ±1% диапазона; в пределах 50…100%: ±2% диапазона |
| VMI07 | DN 7 | Наружная резьба G½ или TriClamp по ISO 2852 | 4 × 10 мм | 0,1…30 л/мин | ±(0,7% от измеренного значения + 0,3% от диапазона) |
| VMI10 | DN 10 | Наружная резьба G½, G¾ или TriClamp по ISO 2852 | 10 мм | 0,2…60 л/мин | ±(0,7% от измеренного значения + 0,3% от диапазона) |
| VMI20 | DN 20 | Наружная резьба G1 или TriClamp по ISO 2852 | 20 мм | 5…250 л/мин | ±(1,5% от измеренного значения + 0,3% от диапазона) |
Технические характеристики
| Измеряемая среда | Вода и другие электропроводящие жидкости |
|---|---|
| Минимальная электропроводность | 50 мкСм/см |
| Повторяемость | 1% |
| Время отклика | <500 мс |
| Температура рабочей среды | −20…90 °C |
| Температура окружающей среды | Минимальная −10 °C; максимальная зависит от температуры рабочей среды |
| Номинальное давление | PN 16 |
| Индикация расхода | Зеленый светодиод, частота мигания пропорциональна расходу |
| Степень защиты по EN 60529 | IP65 и IP67 при подключенном кабельном разъеме |
| Электрическое подключение | Разъем M12 × 1 |
| Напряжение питания VMI02, VMI07 и VMI10 | 12…24 В постоянного тока ±10% |
| Напряжение питания VMI20 | 24 В постоянного тока ±10% |
| Потребляемый ток | Не более 150 мА |
| Калибровка | Заводской калибровочный сертификат SIKA входит в комплект поставки |
Варианты выходного сигнала
- Частотный выход
- Частотный выход и аналоговый сигнал 4…20 мА
- Частотный выход и аналоговый сигнал 0…10 В
Частота импульсов может настраиваться изготовителем в зависимости от исполнения расходомера.
Материалы
| Элемент | Материал |
|---|---|
| Корпус | Литой алюминий |
| Электроды | Нержавеющая сталь 1.4571 |
| Технологические присоединения | Нержавеющая сталь 1.4571 |
| Измерительная труба | PEEK-GF30 |
| Уплотнительные кольца | EPDM; опционально — FKM |
Варианты исполнения
- Резьбовые присоединения по ISO 228
- Присоединения TriClamp по ISO 2852 для VMI07, VMI10 и VMI20
- Монтажные планки — опционально
- Уплотнительные кольца из FKM — опционально
