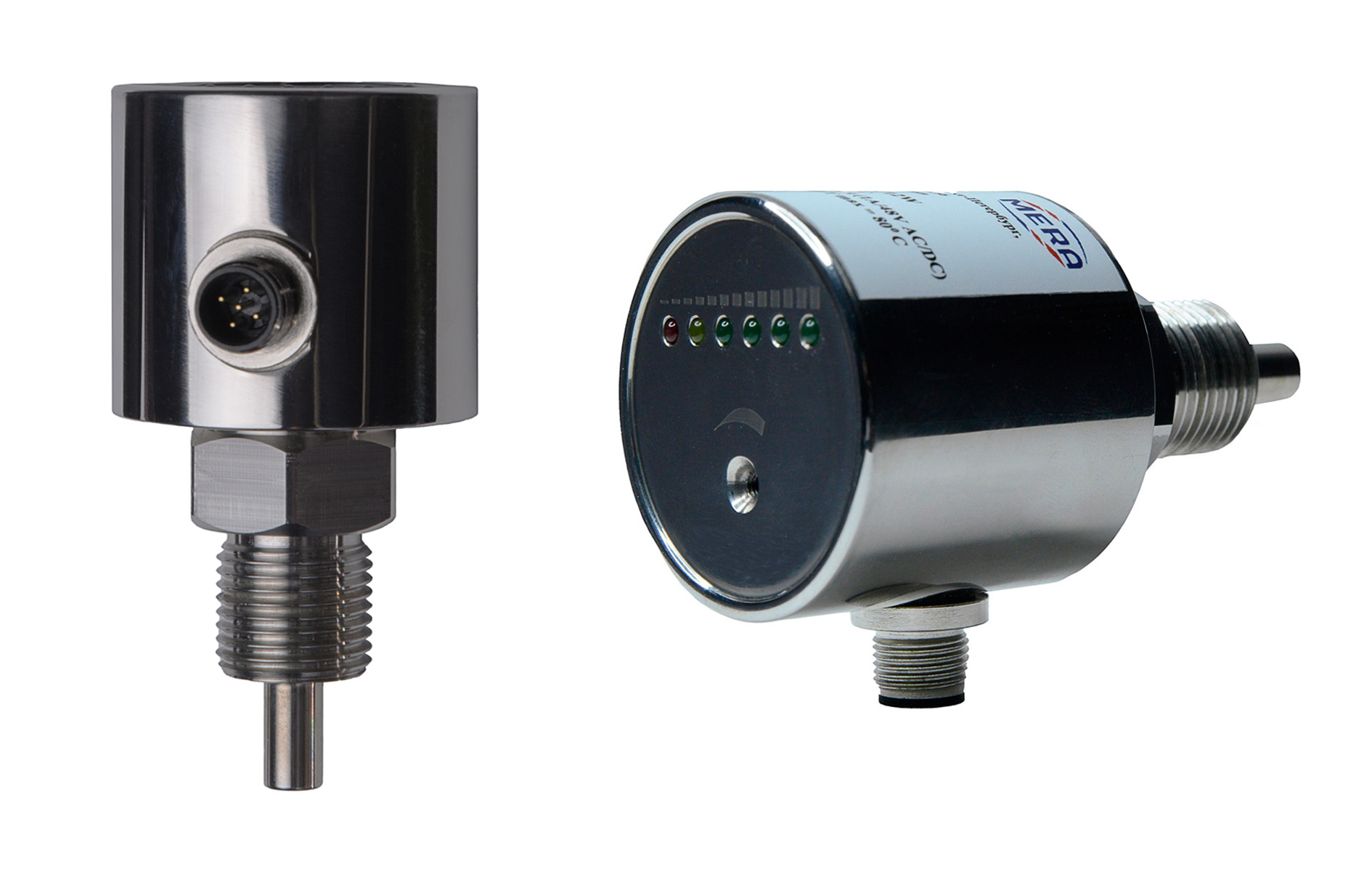

Электронное реле потока MERA FS08
MERA FS08
- Исполнение из нержавеющей стали
- Отсутствие подвижных деталей в потоке
- Настраиваемые точки переключения
- Высокая чувствительность от 0,01 м/с
- Давление среды до 10 МПа
- Подходит для использования в разных номинальных размерах
Форма запроса
Основные параметры
- Электронное реле потока MERA FS08 (термоанемометрический принцип измерения)
- Контролируемые среды: вода, масло
- Специальная конструкция зонда предотвращает налипание частиц, находящихся в среде
- Светодиодная индикация потока
- Регулировочный винт для настройки точек переключения с дополнительной защитой
- Выходы: релейный, транзисторный (NPN, PNP)
- Степень защиты IP67
- Длина погружного зонда от 15 до 120 мм
Область применения
Электронное реле потока MERA FS08 может управлять потоком жидкости в трубопроводе в режиме реального времени. Прибор не имеет подвижных частей, не требует технического обслуживания и прост в установке. Одна модель подходит для труб различных диаметров. Реализуемые функции мониторинга: контроль снижения/повышения расхода; контроль наличия/отсутствия среды; отслеживание движения/неподвижности среды; мониторинг расхода среды в трубопроводе, управление отключением потока и защита насосов от «сухого хода». Реле потока широко используются в нефтехимической, электроэнергетической, металлургической, сталелитейной, бумажной, пищевой промышленности, в системах водоподготовки, при производстве аккумуляторов и в других отраслях промышленности. Прибор подходит как для пневматических, так и для гидравлических систем для контроля расхода циркулирующей воды, смазочно-охлаждающей жидкости и смазочного масла.
Технические характеристики
|
Диапазон настройки |
От 1 до 150 см/с (вода) |
|
От 3 до 300 см/с (масло) |
|
|
Выход сигнала |
NPN |
|
PNP |
|
|
Релейный |
|
|
Нормально открытый + нормально закрытый (SPDT) |
|
|
Источник питания |
24 В ± 20% пост. тока |
|
Мощность |
До 400 мА (выход PNP/NPN) до 1А при 48 В перем. тока/пост. тока (релейный выход) |
|
Ток холостого хода |
До 80 мА |
|
Индикация потока |
Светодиоды |
|
Метод настройки |
Потенциометр |
|
Выдерживаемое давление |
100 бар |
|
Скорость изменения температуры среды |
<4°С/с |
|
Время отклика |
От 1 до 13 с, типовое значение: 2 с |
|
Продолжительность инициализации |
Около 8 с |
|
Электрозащита |
Защита от неправильного чередования фаз |
|
Защита от КЗ |
|
|
Защита от перегрузок |
|
|
Степень защиты |
IP67 |
|
Температура среды |
От -20°C до +80°C |
|
Температура окружающего воздуха |
От -20°C до +80°C |
|
Температура хранения |
От -20°C до +80°C |
|
Тип соединения |
Разъём M12 |
|
Повторяемость |
± 2% |
|
Материал чувствительного элемента |
Корпус из нержавеющей стали |
Диапазон точек переключения
|
Вода |
||||||
|
DN |
Расход при скорости потока 0,01 м/с |
Расход при скорости потока 1,5 м/с |
||||
|
л/с |
л/мин |
м³/час |
л/с |
л/мин |
м³/час |
|
|
15 |
0,0017 |
0,1 |
0,006 |
0,25 |
15 |
0,9 |
|
20 |
0,0025 |
0,15 |
0,009 |
0,375 |
22,5 |
1,35 |
|
32 |
0,0067 |
0,4 |
0,024 |
1 |
60 |
3,6 |
|
40 |
0,0100 |
0,6 |
0,036 |
1,5 |
90 |
5,4 |
|
50 |
0,0167 |
1 |
0,06 |
2,5 |
150 |
9 |
|
65 |
0,0333 |
2 |
0,12 |
5 |
300 |
18 |
|
80 |
0,0500 |
3 |
0,18 |
7,5 |
450 |
27 |
|
100 |
0,0667 |
4 |
0,24 |
10 |
600 |
36 |
|
125 |
0,1167 |
7 |
0,42 |
17,5 |
1050 |
63 |
|
150 |
0,1167 |
10 |
0,6 |
25 |
1500 |
90 |
|
200 |
0,3000 |
18 |
1,08 |
45 |
2700 |
162 |
|
Масло |
||||||
|
DN |
Расход при скорости потока 0,03 м/с |
Расход при скорости потока 3 м/с |
||||
|
л/с |
л/мин |
м³/час |
л/с |
л/мин |
м³/час |
|
|
15 |
0,0050 |
0,3 |
0,018 |
0,5 |
30 |
1,8 |
|
20 |
0,0075 |
0,45 |
0,027 |
0,75 |
45 |
2,7 |
|
32 |
0,0200 |
1,2 |
0,072 |
2 |
120 |
7,2 |
|
40 |
0,0300 |
1,8 |
0,108 |
3 |
180 |
10,8 |
|
50 |
0,0500 |
3 |
0,18 |
5 |
300 |
18 |
|
65 |
0,1000 |
6 |
0,36 |
10 |
600 |
36 |
|
80 |
0,1500 |
9 |
0,54 |
15 |
900 |
54 |
|
100 |
0,2000 |
12 |
0,72 |
20 |
1200 |
72 |
|
125 |
0,3500 |
21 |
1,26 |
35 |
2100 |
126 |
|
150 |
0,5000 |
30 |
1,8 |
50 |
3000 |
180 |
|
200 |
0,9000 |
54 |
3,24 |
90 |
5400 |
324 |
