Электромагнитный расходомер рудничного исполнения MERA EFM Ex
MERA EFM Ex
Эксклюзивная серия расходомеров для шахт и рудников
- Сертифицированы для применения в нулевой зоне по
взрывоопасности (в условиях рудничного газа и пыли) - Маркировка взрывозащиты PO Ex ia l Ma X, тип взрывозащиты ia —
искробезопасная электрическая цепь - Большой выбор измерительных электродов (нерж. сталь, Титан,
Hastelloy, платина и др.) - Специальная футеровка Linatex для абразивных сред
- Исполнения для высокого давления PN160 (16МПа) и более
- Надежность, подтвержденная многолетним опытом эксплуатации на
крупнейших предприятиях добывающей отрасли
Форма запроса
Основные параметры
Технические характеристики электромагнитного расходомера
| Параметр | Значение |
| Измеряемые среды | Вода, сточные / шахтные воды, пульпы и смеси, шлам и агрессивные жидкости (проводимость > 5 мкСм/см) |
| Скорость потока | от 0,1 до 10 м/с |
| Условный диаметр (Ду) | от 3 мм до 500 мм |
| Давление | 1,0 / 1,6 / 4,0 МПа |
| Температура окружающей среды | от -20°С до +55°С |
| Питание | 12 В постоянного тока, 1,5 Вт |
| Исполнение | Раздельное (макс. расстояние между датчиком и преобразователем — 100 м) |
| Поддерживаемые протоколы | Modbus (RTU, ASCII) |
| Подсоединение к процессу | Фланцевое EN 1092-1 |
| Функции | Самодиагностика с регистрацией ошибок, управление дозирующими клапанами (функция дозатора), программируемый дискретный вход |
Опциональные возможности
- Электрод выравнивания потенциала – защита от электрохимической коррозии и помех.
Примечание: расходомер поставляется в раздельном исполнении — датчик и преобразователь монтируются отдельно, соединительный кабель до 100 м.
Область применения
- Измерение расходов воды, пульп, шлама и различных жидкостей в подземных горных выработках и в наземных участках шахт и рудников, опасных по рудничному газу или пыли.
- Организация автономных или в составе АСУ коммерческих узлов учета шахтных/сточных вод. Это позволяет привести в соответствие деятельность предприятия с федеральным природоохранным законодательством (Приказ Минприроды России от 08.07.2009 N 205 (ред. от 19.03.2013) «Об утверждении Порядка ведения собственниками водных объектов и водопользователями учета объема забора (изъятия) водных ресурсов из водных объектов и объема сброса сточных вод и (или) дренажных вод, их качества»).
- Коммерческий учет энергоресурсов и технологических жидкостей в подземных горных выработках и в наземных участках шахт и рудников, опасных по рудничному газу или пыли.
Технические характеристики
|
Характеристики |
Значение |
| Типоразмер | 3…500 мм |
| Измеряемая среда | электропроводная жидкость >5 мкСм/см |
| Диапазон расхода | См. таблицу расхода |
| Преобразователь | См. таблицу характеристик преобразователя |
| Футеровка | См. таблицу выбора футеровок |
| Датчик СР 600Ex и измеряющий электрод | См. таблицу выбора |
| Погрешность | до ±0,5% |
| Напряжение питания | =12 В |
| Присоединение к трубопроводу | Фланцевое соединение в соответствии с EN 1092-1 |
| Давление измеряемой среды | до 4 МПа |
| Температура измеряемой среды | от -20ºС до +200ºС |
| Выходные сигналы: |
|
| Взрывозащита | PO Ex ia l Ma X |
| Температура окружающей среды | -25ºС…+55ºС |
| Интервал между поверками | 4 года |
Аксессуары
- Сертификат первичной поверки
- Электрод выравнивания потенциала
- Электрод определения пустого трубопровода
- КОМПЛЕКТ ОТВЕТНЫХ ФЛАНЦЕВ
- СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ

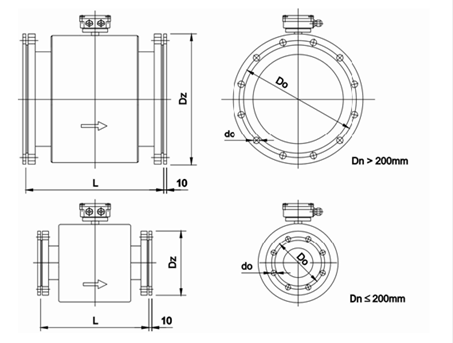

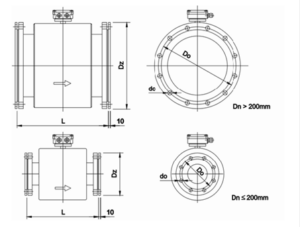

Чертежи
Документы
